Zellstil

Erzeugt Zellobjekte im bearbeitbaren Layer. Zellobjekte sind mit Symbolen vergleichbar. Allerdings sind Zellobjekte Vektor-Objekte. Sie können eigene Zellobjekte in Bibliotheken organisieren. Analog zu allen anderen Objekttypen steht ein Dialog Zellstil

zur Vorauswahl und eine Schaltfläche Zelle

zum Einfügen neuer Objekte zur Verfügung.

Unterstützte Objekttypen: Linien, Polylinien, Bereich, Rechteck, Ellipse, Bogen, Punkte sowie Collection, Multipoint and Text.

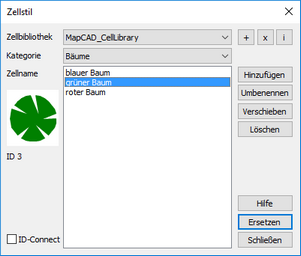

Wählen Sie eine Bibliothek, eine Kategorie und einen Stil. Mit OK wird der Standard-Zellstil festgelegt. Wenn vor dem Öffnen des Dialogs bereits Objekte selektiert waren, wechselt die OK-Schaltfläche in eine Ersetzen-Schaltfläche. Alle selektierten Objekte können nun durch eine andere Zelle ersetzt werden.

•	Hinzufügen einer neuen Zellbibliothek mit spezifischer Projektion

•	Anzeige der Projektion und des Speicherortes der aktuellen Zellbibliothek

Hinzufügen einer neuen Zelle. Um eine neue Zelle hinzuzufügen, muss vorab ein einzelnes grafisches Objekt selektiert werden. Das selektierte Objekt wird in die aktuelle Kategorie eingefügt. Wurde zuvor kein Objekt selektiert, bleibt die Schaltfläche inaktiv.

Löschen einer Zelle oder Kategorie. Wurden alle Zellen innerhalb einer Kategorie gelöscht, wird die Kategorie selbst ebenfalls (automatisch) gelöscht.

ID-Connect: Mit dieser Option kann die aktuelle Zell-ID in eine spezielle Spalte Cell_ID des editierbaren Layers geschrieben werden.. Vorteil: Wenn der Zellstil Dialog öffnet, wird die ausgewählte Zelle bereits angezeigt. Das funktioniert auch bei einem Doppelklick auf ein Zellobjekt im Kartenfenster. Ein weiterer wichtiger Vorteil ist, dass Zellobjekte über SQL in der Datenbank lokalisiert und abgefragt werden können. WICHTIG: Wenn die Option benutzt wird, benötige alle Layer für Zellobjekte eine Spalte "Cell ID" Typ integer.

Hinweis_klein

Zellbibliotheken sind normale MapInfo-Relation und unter folgendem Pfad gespeichert: C:\Benutzer\.....\AppData\Roaming\AGIS\MapCAD_CellLibrary.tab. Die Projektion Nicht-Welt wird nicht unterstützt.

Aktivieren Sie die Schaltfläche Zelle

und platzieren Sie die Zelle in den bearbeitbaren Layer des Kartenfensters.

Wenn die Option ID-Connect gesetzt ist (siehe oben) wird die ausgewählte Zell-ID als Datenbankattribut in den editierbaren Layer übernommen.
