Übungsbeispiel 1 - Variante 1

Home  Zurück  Vor

Kombination folgender MapCAD-Funktionen:

Knoten hinzufügen AddNodes

Rechter Winkel RightAngle

Fläche teilen SplitRegion



Dies ist die Ausgangssituation:

Beispiel_1_Kartenfenster_1



Stellen Sie den Layer des zu bearbeitenden Objekts auf bearbeitbar.

Aktivieren Sie die Funktion Knoten hinzufügen und digitalisieren Sie die erforderliche Referenzlinie.

Beispiel_1_Kartenfenster_Knoten_hinzufügen_1

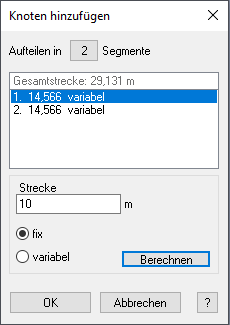

Tragen Sie in den Dialog Knoten hinzufügen die erforderlichen Werte ein:
Der Linienabschnitt soll in 2 Segmente aufgeteilt werden.
Selektieren Sie das 1. Segment. Wählen Sie fix und tragen Sie bei Strecke den erforderlichen Wert ein.
(Die resultierende Länge des 2. Segments ist variabel.)

Beispiel_1_Dialog_Knoten_hinzufügen_1

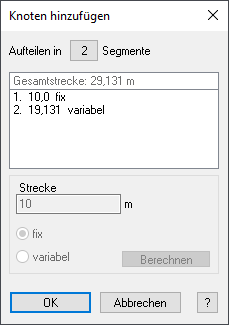

Aktivieren Sie die Schaltfläche Berechnen.
(Die Linie wird nun gemäß den eingetragenen Werten/Einstellungen segmentiert.)

Bestätigen Sie anschließend mit OK.

Beispiel_1_Dialog_Knoten_hinzufügen_2

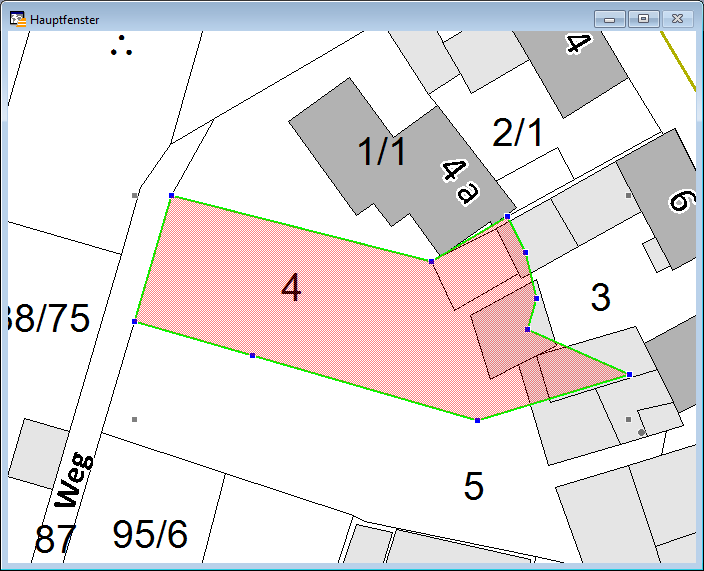

Der neu eingefügte Stützpunkt wird nun angezeigt.

Beispiel_1_Kartenfenster_Knoten_hinzufügen_2



Stellen Sie den Kosmetischen Layer auf bearbeitbar (da die nachfolgend erzeugten Objekte nur Hilfsobjekte sind und anschließend wieder gelöscht werden können).

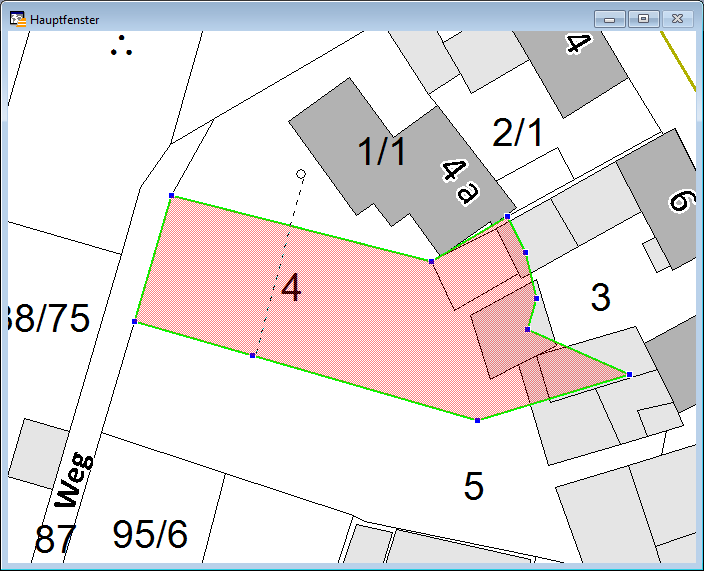

Aktivieren Sie die Funktion Rechter Winkel und digitalisieren Sie die Referenzlinie so, dass sie über das zu bearbeitende Objekt hinausragt.

Beispiel_1_Kartenfenster_Rechter_Winkel_11

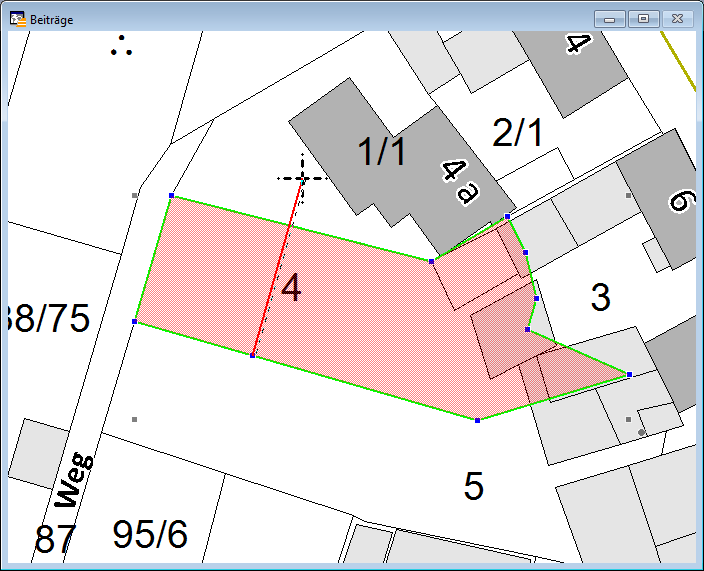

Tragen Sie in den Dialog Rechter Winkel bei Abstand einen Wert ein, der ausreicht, damit die Referenzlinie über das zu bearbeitende Objekt hinausragt.

Bestätigen Sie anschließend mit OK.

Beispiel_1_Dialog_Rechter_Winkel



Beispiel_1_Kartenfenster_Rechter_Winkel_12

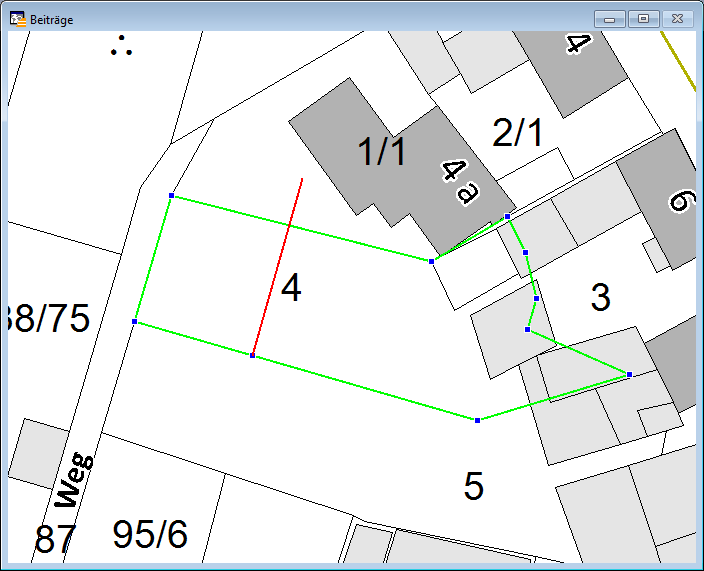

Stellen Sie den Layer des zu bearbeitenden Objekts auf bearbeitbar und selektieren Sie die zu teilende Fläche.

Aktivieren Sie die Funktion Fläche teilen und digitalisieren Sie die erforderliche Referenzlinie zum Teilen der Fläche (auf Grundlage der zuvor gezeichneten Hilfslinie).

Beispiel_1_Kartenfenster_Fläche_teilen_1

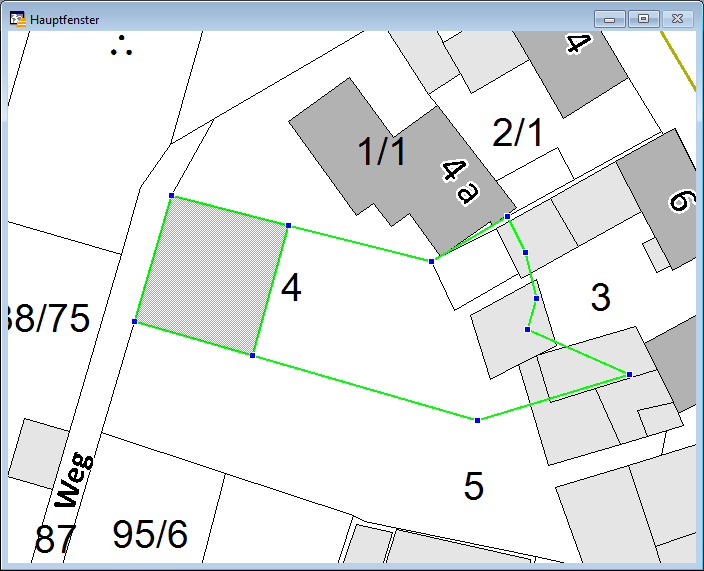

Als Ergebnis wurde die ursprüngliche Fläche nun in zwei Teilflächen aufgeteilt.
(Die Hilfsobjekte im Kosmetischen Layer können anschließend wieder gelöscht werden.)

Beispiel_1_Kartenfenster_2
