Einstellungen

Home Zurück Vor

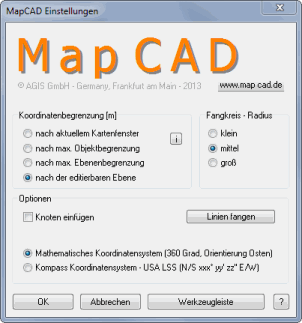

SettingsDialog

Koordinatenbegrenzungen

•	nach aktuellem Kartenfenster: Die Grenzen werden aus dem aktuellen Kartenausschnitt ermittelt (dreimal so groß wie das Kartenfenster). Höchste Genauigkeit.

•	nach max. Objektbegrenzung: Die Grenzen werden aus den tatsächlichen Objekten aller Ebenen ermittelt (Ohne kosmetische Layer und Rasterlayer). Mittlere Genauigkeit.

•	nach max. Ebenenbegrenzung: Die Grenzen entsprechen den tatsächlichen Grenzen der Layer (Ohne kosmetische Layer und Rasterlayer). Geringste Genauigkeit.

•	nach der editierbaren Ebene: Die Grenzen entsprechen den Grenzen der editierbaren Ebene (mit der Genauigkeit dieser Ebene). Ist keine editierbarere Ebene vorhanden, werden die Grenzen nach der max. Ebenenbergrenzung ermittelt.

Bei Länge/Breite-Projektionen oder wenn nur Rasterlayer geladen sind, ist die Einstellungen für die Koordinatenbegrenzung deaktiviert.

Fangkreis- Radius

Um ein Objekt exakt fangen zu können, kann zwischen drei Cursorgrößen gewählt werden: klein / mittel / groß

Knoten einfügen

Diese Einstellung wird von einigen MapCAD-Funktionen (z.B. Rechter Winkel, Lot, Linien fangen) als Standard-Einstellung verwendet. Wenn die Option aktiviert ist, werden Stützpunkte an den erzeugten Schnittpunkten eingefügt. Rechtecke werden dadurch in Bereichsobjekte umgewandelt.

Linien fangen

Referenzlayer für Linien fangen. Zur Auswahl stehen alle selektierbaren Layer. Objektknoten werden nur auf die im Referenzlayer befindlichen Objektlinien verschoben.
SnapToLinesDialog

Mathematisches Koordinatensystem (360 Grad)

Orientierung Osten, gegen den Uhrzeigersinn. Das ist die Standardeinstellung.

Kompass Koordinatensystem – USA LSS (N/S xxx° yy’ zz’’ E/W)

Ist diese Option aktiviert, wirken sich die Kompass-Einstellungen auf die Funktionen Linie/Polygon erzeugen, Polares Anhängen, "Richtung ermitteln and Verschieben aus.

Orientierung Nord-Ost (N xxx° yy’ zz’’ E) im Uhrzeigersinn

Orientierung Nord-West (N xxx° yy’ zz’’ W) gegen den Uhrzeigersinn

Orientierung Süd-West (S xxx° yy’ zz’’ W) im Uhrzeigersinn

Orientierung Süd-Ost (S xxx° yy’ zz’’ E) gegen den Uhrzeigersinn

SettingsMetesBoundsMap1 SettingsMetesBoundsMap2

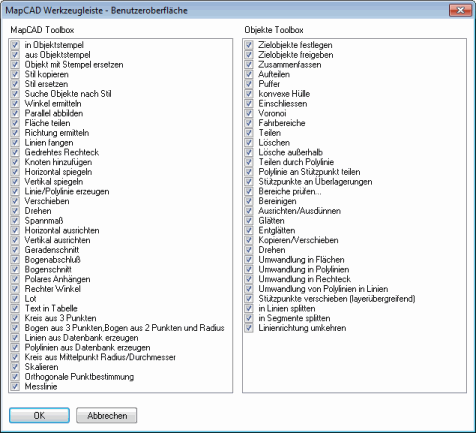

Werkzeugleiste

Über diesen Dialog können Sie die von Ihnen gewünschten Funktionen aktivieren/deaktivieren.

SettingsToolboxDialog
