Clip und Export

$images\Button_Clip_Export.gif$ Clip und Export: Konvertierung von Layern innerhalb eines Kartenausschnitts in andere CAD/GIS-Formate.

Soll ein (oder mehrere) Layer "komplett" in ein anderes CAD/GIS-Format exportiert werden, bietet sich der Export mit Hilfe des Universal Translators an.

Soll nur ein Kartenausschnitt in ein anderes CAD/GIS-Format exportiert werden, lässt sich das komfortabel mit der Funktion Clip und Export bewerkstelligen.

Vorgehensweise:

1. Definieren Sie vorab den Kartenausschnitt der exportiert werden soll. Dazu stehen drei Varianten zur Verfügung.

Variante A:

Der zu exportierende Ausschnitt wird mit der Schaltfläche Clip und Export definiert.

Klicken Sie auf die Schaltfläche Clip und Export $images\Button_Clip_Export.gif$ und ziehen Sie im Kartenfenster ein Rechteck auf. Alle Objekte innerhalb dieses Rechtecks können exportiert werden.

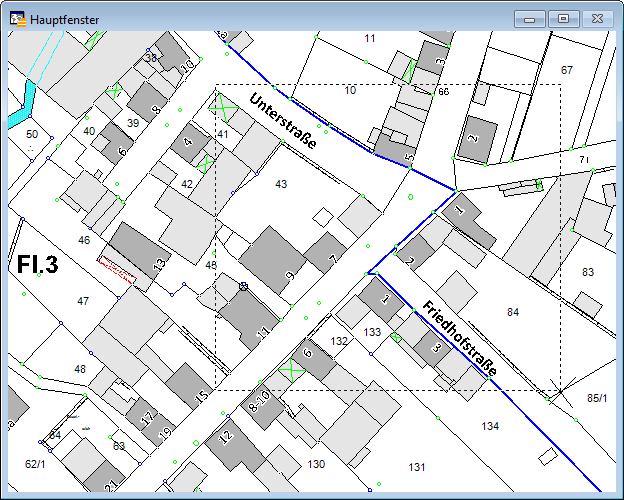

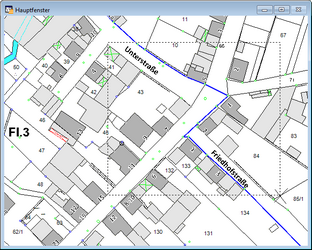

kartenfensterfenster_clipexport_rechteckauswahl.zoom50

(vergrößern)

Variante B:

Der zu exportierende Ausschnitt wird auf Grundlage eines bereits vorhandenen Bereichsobjektes eines Layers definiert.

Selektieren Sie vorab mit der Schaltfläche Auswahl ein oder mehrere (bestehende) Bereichs-/Flächenobjekte (z.B. Flurstücke, Geltungsbereich, ...) und klicken Sie anschließend auf die Schaltfläche Clip und Export $images\Button_Clip_Export.gif$ . Alle Objekte innerhalb dieser Selektion können exportiert werden.

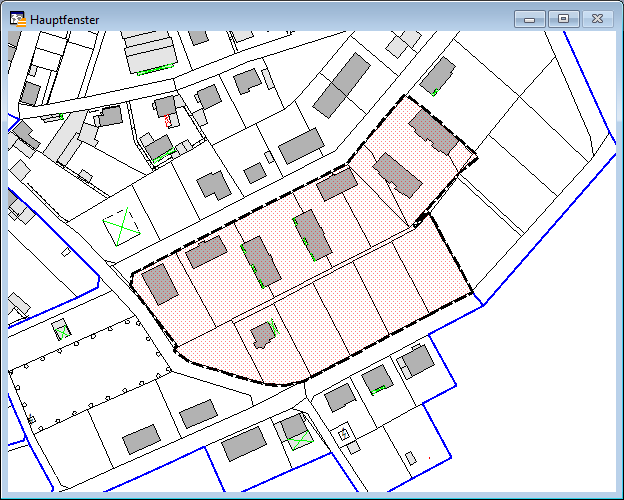

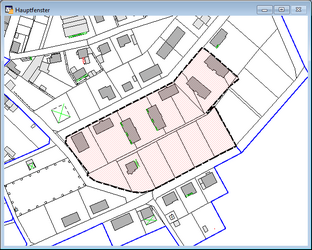

kartenfensterfenster_clipexport_bestehendegeometrie.zoom50

(vergrößern)

Variante C:

Der zu exportierende Ausschnitt wird auf Grundlage eines individuell gezeichneten Bereichsobjektes definiert.

Zeichnen Sie vorab den Ausschnitt, der exportiert werden soll, als Bereichs-/Flächenobjekt mit einer dieser Schaltflächen in einen Layer (z.B. in den kosmetischen Layer). Selektieren Sie anschließend mit der Schaltfläche Auswahl dieses Bereichs-/Flächenobjekt und klicken Sie auf die Schaltfläche Clip und Export $images\Button_Clip_Export.gif$ . Alle Objekte innerhalb dieses Bereichsobjektes können exportiert werden.

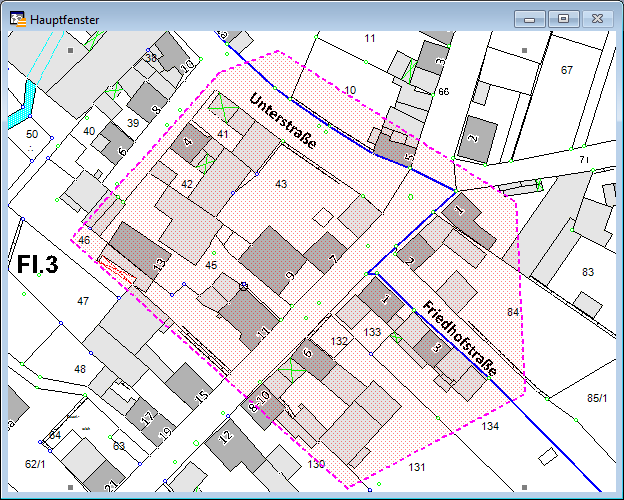

kartenfensterfenster_clipexport_individuellegeometrie.zoom50

(vergrößern)

2. Legen Sie anschließend im Dialog Clip und Export folgende Einstellungen fest:

•	den/die zu exportierende Layer

•	den zu verwendenden Konverter und das Ziel-Datenformat (gegebenenfalls inkl. Optionen)

•	das Zielverzeichnis und den Namen der Ausgabedatei

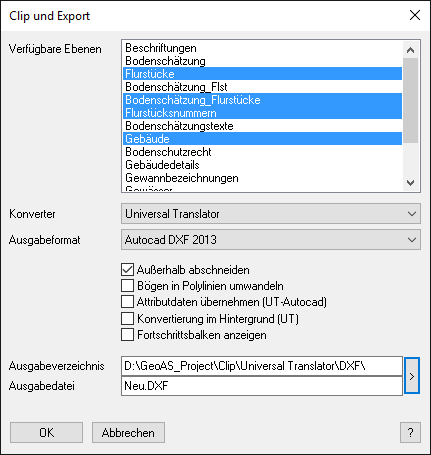

Dialog_ClipExport

Verfügbare Ebenen

Wählen Sie aus der Liste die Layer aus, die exportiert werden sollen.

Hinweis

•	Es werden nur die Layer im Dialog aufgelistet, die aktuell im Kartenfenster sichtbar sind.

Nicht exportierbar sind:

•	Kosmetischer Layer

•	Kombilayer

•	Rasterlayer

•

WMS, WFS

•	Autobeschriftungen

Konverter und Formate

•	MapInfo: Alle MapInfo Formate

•	OGR: Alternativer GeoAS Konverter (basierend auf der GDAL/OGR Simple Features Library C++ Bibliothek), der zusätzliche Formate bereit stellt und auch unter MapInfo Runtime verwendet werden kann.

•	Universal Translator: Das Standardwerkzeug von MapInfo Professional basiert auf FME (Feature Manipulation Engine) von Safe Software/Kanada. (Steht NICHT in Verbindung mit MapInfoRuntime zur Verfügung!)

MapInfo	OGR	Universal Translator
MapInfo TAB	AutoCAD DXF	AutoCAD DXF
MapInfo WOR + TAB	ESRI Shape SHP	AutoCAD DWG
MapInfo MIF / MID	GML Version 2	ESRI SHP
	GML Version 3	ESRI GDB File Geodatabase
		Microstation DGN

Optionen

Außerhalb abschneiden	alle Konverter	Schneidet angeschnittene Flächen- und Linienobjekte außerhalb des Exportbereiches ab.
Bögen in Polylinien umwandeln	alle Konverter	Bögen werden bei der Konvertierung in Polylinien umgewandelt. Dies kann erforderlich sein, wenn die Importroutine des Zielprogramms keine Bögen unterstützt. Hinweis: Der OGR-Konverter wandelt Bögen immer in Polylinien um, egal ob der Schalter gesetzt ist, oder nicht.
Attributdaten übernehmen	Universal Translater	Datenbankinhalte werden als Attribute in die DXF/DWG Datei geschrieben. Durch die Übernahme der Attributdaten kann die Ausgabedatei sehr groß werden und viele Zielprogramme können die Attributdaten nicht auswerten.
Konvertierung im Hintergrund	Universal Translater	Der Export wird als separater Prozess getstartet (empfohlen für großen Datenmengen). GeoAS läuft weiter, kontrolliert aber nicht das Ergebnis und löscht die Temporärdateien nicht.
Fortschrittsbalken anzeigen	alle Konverter	Um bei großen Datenmengen eine Rückmeldung über den Stand des Exportes zu erhalten, kann die Option Fortschrittsbalken anzeigen aktiviert werden.

Ausgabeverzeichnis / Ausgabedatei

Format	Typ
DWG, DXF, DGN	Datei. Eine einzelne Datei mit separaten Ebenen. Die Ebenennamen in der Datei entsprechen den ursprünglichen Relationsnamen.
SHP	Verzeichnis. Separate Dateien für jeden Layer. Falls in einer Relation unterschiedliche Geometrietypen vorhanden sind, werden diese in unterschiedlichen Shape-Files abgelegt. Den Ziel-Layernamen wird eine fortlaufende Nummer vorangestellt und der Objekttyp wird angehängt. (Beispiel: Flurstücke => T2_Flurstuecke_polylinie.shp).
GDB	Datei und Verzeichnis. Im Dialog muss zwar eine Datei mit der Endung *.gdb angebeben werden, der Konverter erzeugt aber daraus automatisch ein Verzeichnis. Das ist ungewöhnlich, aber die ESRI Geodatabase verwendet solch ein Verzeichnis mit Extension; der Verzeichnisname endet also mit.gdb.
TAB, MIF	Verzeichnis. Separate Dateien für jeden Layer. Den Ziel-Layernamen wird eine fortlaufende Nummer vorangestellt. (Beispiel: Ortslage => T3_Ortslage.tab).
TAB + WOR	Datei. Der Workspace (WOR) wird unter dem angegebenen Namen gespeichert. Für jeden Layer wird im gleichen Verzeichnis eine *.tab-Relation erzeugt. Den Ziel-Dateinamen wird eine fortlaufende Nummer vorangestellt. (Beispiel: Ortslage => T3_Ortslage.tab).
GML	Verzeichnis. Separate Dateien für jeden Layer. Neben der GML-Datei wird für jeden Layer auch eine Schemadatei (XSD - XML Schema Definition) erzeugt.

Hinweis

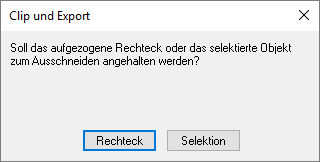

•	Wurde über die Schaltfläche Clip und Export ein Rechteck aufgezogen und liegt parallel eine Selektion vor, erscheint ein entsprechender Hinweis:

•	Liegen die Relationen in unterschiedlichen Projektionen vor, muss gegebenenfalls eine einheitliche Zielprojektion ausgewählt werden.

•	MapInfo Collections und Multipoints werden nur beibehalten, wenn das Zielformat wieder MapInfo ist. Für den Universal Translator und OGR werden diese Objekte automatisch in Einzelobjekte gespittet.

Vorsicht

•	Aus Kompatabilitätsgründen werden Umlaute in Layernamen umgewandelt und Layernamen sollten nicht länger als 20 Zeichen sein.
