Objekt beschriften

Mit der Funktion Objekt beschriften können auf schnelle und einfache Weise Objekte mit Informationen zu ihrer Geometrie (Koordinaten, Länge, Fläche) und/oder mit korrespondierenden Attributen aus dem Anzeigefenster beschriftet werden.

Beschrifte Klickpunkt mit Koordinaten

Aktivieren Sie die Schaltfläche Objekt beschriften und klicken Sie im Kartenfenster an die Stelle, die mit einem Symbol gekennzeichnet und mit Koordinaten beschriftet werden soll.

Anschließend öffnet sich der Dialog Beschriftung im kosmetischen Layer.

Aktivieren Sie die Option Beschrifte Klickpunkt mit Koordinaten.

Maske_Objekt_beschriften_1

Über die Schaltfläche Optionen können Sie zahlreiche individuelle Einstellungen zur Beschriftung vornehmen.

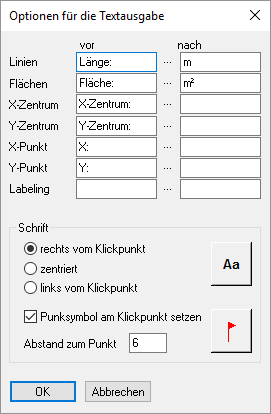

Maske_Optionen_Objekt_beschriften_1

Mit folgenden Geometrie-Informationen kann standardmäßig beschriftet werden:

Beschriftungsoptionen (in Abhängigkeit des Objekttyps)	wird beschriftet mit
Linien	Länge der Linie
Flächen	Fläche der Fläche
X/Y-Zentrum	Zentrum der Fläche
X/Y-Punkt	Zentrum des Punktes
Labeling	Beschriftungsausdruck (Gemäß den Einstellungen in der Layerkontrolle für den entsprechenden Layer. Über die Schaltfläche wird die Vorschau angezeigt.)

In die Texfelder vor und nach können individuelle "Begleittexte" eingetragen werden, die vor und/oder nach dem eigentlichen Beschriftungstext erscheinen.

Über Schrift sind Einstellungen zu Symbol und Schrift möglich:

•	Schriftart und Beschriftungsposition (zentriert, rechts/links vom Klickpunkt)

•	Symboltyp und Symbolposition (sichtbar/nicht sichtbar, Abstand vom Klickpunkt)

Sofern Sie die gewünschten Einstellungen vorgenommen haben, bestätigen Sie anschließend mit OK.

Nachdem Sie die gewünschten Voreinstellungen getroffen haben, wählen Sie die Funktion Setzen.

Im Kartenfenster wird nun an die zuvor ausgewählte Stelle ein Symbol platziert und mit den entsprechenden X/Y-Koordinaten beschriftet.

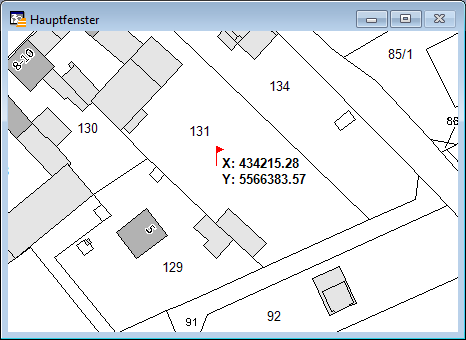

Kartenfenster_Objekt_beschriften_1

Beschrifte Relation.obj am Klickpunkt mit

Aktivieren Sie die Schaltfläche Objekt beschriften und klicken Sie im Kartenfenster auf das Objekt, das beschriftet werden soll. Anschließend öffnet sich der Dialog Beschriftung im kosmetischen Layer.

Aktivieren Sie die Option Beschrifte Relation.obj am Klickpunkt mit und wählen Sie die gewünschten Optionen.

(Relation.obj steht als Platzhalter für das im Kartenfenster selektierte Objekt.)

In Abhängigkeit des zuvor markierten Objekttyps lassen sich unterschiedliche Beschriftungsoptionen aktivieren:

•	Länge/Fläche

•	Koordinaten des Zentroiden

•	Spalte ( Anzeige des Beschriftungsausdrucks gemäß den Einstellungen in der Layerkontrolle für den entsprechenden Layer.)

Maske_Objekt_beschriften_2

Nachdem Sie die gewünschten Voreinstellungen getroffen haben, wählen Sie die Funktion Setzen.

Im Kartenfenster wird nun an die zuvor ausgewählte Stelle ein Symbol platziert und mit dem korrespondierenden Wert beschriftet.

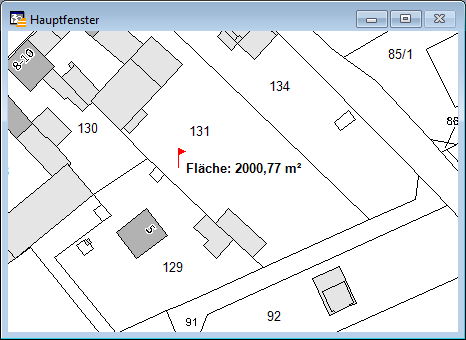

Kartenfenster_Objekt_beschriften_2

Hinweis

•

Bei der Beschriftung handelt es sich um Textobjekte, die automatisch im kosmetischen Layer hinterlegt und bei Bedarf gespeichert werden können (analog zur Beschriftungsfunktion der GeoAS Fachmodule). Für nachträgliche Modifikationen oder zum Löschen von Symbolen und/oder Beschriftungen muss der Kosmetische Layer zuvor auf bearbeitbar geschaltet werden.

•	Die Koordinaten werden in Abhängigkeit der für das Kartenfenster eingestellten Projektion ermittelt. Über Karte > Optionen > Projektion können Sie bei Bedarf die Projektion zur Laufzeit ändern.

•	Bei einer nachträglichen Modifikation der Symbolposition wird die Beschriftung der Koordinaten NICHT dynamisch angepasst.

•	Bei einer nachträglichen Modifikation der Geometrie wird die Beschriftung der Koordinaten, Länge und/oder Fläche NICHT dynamisch angepasst.

•	Die Auswahl des zu beschriftenden Layers bei der Funktion Beschrifte Relation.obj am Klickpunkt mit orientiert sich an der Reihenfolge der Layer in der Layerkontrolle und der Einstellung zur Selektierbarkeit.
