Ab Version 4.8 stellt Ihnen GeoAS ein neues Digitizer-Werkzeug zur Verfügung. Es lässt sich über eine entsprechende Digitizer-Relation problemlos nach eigenen Anforderungen konfigurieren. Der neue Digitizer setzt eine interaktive Legende voraus!
Das Tool wird mit einer neuen Programmdatei (*.mbx) für das jeweilige Fachmodul (hier: GeoAS Kanal) in einem gesonderten Verzeichnis ausgeliefert und ersetzt die ursprüngliche mbx-Datei im GeoAS Installationsverzeichnis. Zur Installation setzen Sie sich mit Ihrem Administrator in Verbindung.

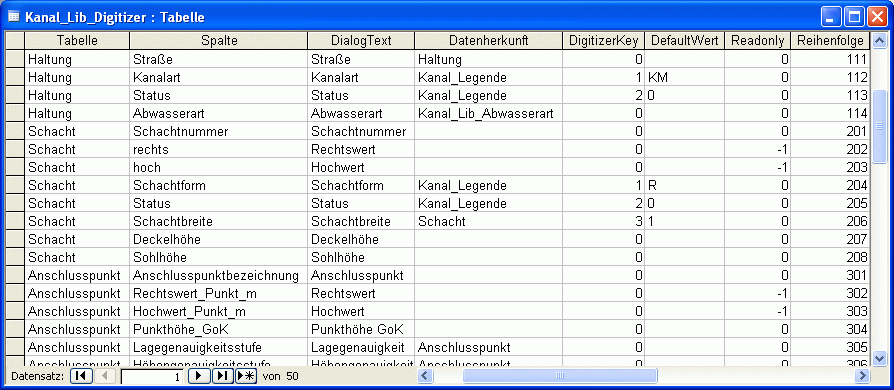

Der neue Digitizer wird über den Relationsnamen Modul_Lib_Digitizer.tab genau einem Fachmodul zugordnet. Auf diese Weise können mehrere Digitizer für unterschiedliche Fachmodule gleichzeitig aktiv sein. Die Relation muss nicht kartierbar sein und wird für das Fachmodul GeoAS Kanal in der Access-Datenbank Kanal_GCF_Lib.mdb abgelegt.Zur Konfiguration öffnen Sie die Datenbank und wählen die Tabelle Kanal_Lib_Digitizer aus:
Nun können für die einzelnen Relationen und Spalten Digitizer-Festlegungen getroffen werden:
Spaltenname |
Funktionsweise |
Tabelle |
Relation, in der die digitalisierten Objekte abgelegt werden sollen |
Spalte |
Alle Spalten, die auf dem Digitalisier-Dialog erscheinen sollen |
DialogText |
Text auf dem Dialog, da Spaltennamen auch kryptisch sein können |
Datenherkunft |
Ist hier eine Angabe gemacht, erscheint hinter dem Editfeld eine Browser- Schaltfläche. Die möglichen Werte werden der angegebenen Tabelle entnommen. Bedingung für eine solche Linktabelle ist, dass in der ersten Spalte ein Primärschlüssel und in der zweiten Spalte eine Beschreibung steht. Angezeigt wird die Beschreibung, eingetragen der Schlüssel. Ist der Eintrag in Datenherkunft mit dem Eintrag in Tabelle identisch, werden im Browser alle Einträge aus Tabelle.Spalte angezeigt. Für mindestens eine Spalte muss als Datenherkunft die interaktive Legende eingetragen sein. Diese Schlüsselspalte ist NICHT der Primärschlüssel der Tabelle, sondern der Primärschlüssel der grafischen Ausgestaltung gemäß Eintrag in der interaktiven Legende! |
DigitizerKey |
1 = Hauptschlüssel der Legende (Kürzel) |
Defaultwert |
Wenn programmseitig kein anderer Wert eingetragen wird, wird der Digitizer-Dialog mit diesem Defaultwert vorausgefüllt |
Readonly |
Hier können Sie einstellen, ob das Edit-Feld im Digitizer-Dialog bearbeitbar ist oder nicht |
Reihenfolge |
In dieser Spalte können Sie eine Sortierung der Edit-Felder des Digitizer-Dialogs vornehmen |
Um die exzentrische Haltungen digitalisieren zu können, muss neben der Datenanpassung auch eine Anpassung des Digitizers erfolgen. Dazu integrieren Sie einfach die neu angelegten Spalten XA, YA, XE und YE der Relation Haltung.
|

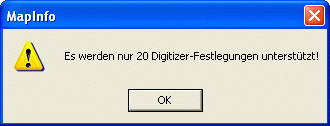

•Es gibt keine automatische Update-Funktion, um die Einstellungen des alten Digitizers zu konvertieren, da viele bis dato unbekannte neue Attribute erforderlich sind. Fehlt die Kanal_Lib_Digitizer-Tabelle in der Kanal_GCF_Lib.mdb, wird sie automatisch angelegt, wenn im gleichen Verzeichnis die Relation KanalDigitizer vorhanden ist. Für den Updatefall bedeutet dies, dass die Relationen KanalDigitizer und Kanal_Legende ins \lib\Kanal-Verzeichnis installiert/kopiert werden müssen. •Der Kanal-Digitizer ist beschränkt auf 21 Festlegungen pro Tabelle. Sollte dieser Wert überschritten werden, erscheint beim Digitalisieren folgender Hinweis: |
