Voraussetzungen
Um einen Import an ein schon bestehendes Netz anhängen zu können, muss das alte Netz komplett geöffnet sein, damit der Neuimport in die korrekten Tabellen eingebunden werden kann.
Deshalb werden folgende Bedingungen vorausgesetzt:
• Die Tabellen Schacht und Haltung müssen geöffnet sein.
| • | Ist die Tabelle Video geöffnet, so muss auch die Tabelle Abzweig geöffnet sein, bzw. |
| • | Ist die Tabelle Abzweig geöffnet, so muss auch die Tabelle Video geöffnet sein. |
| • | Alle Haltungsrelationen die sich im Verzeichnis des Schachtes befinden müssen geöffnet sein. |
| • | Die Kartenprojektion wird der Schachtrelation entnommen. |
Hinweis:
| • | Legen Sie vor dem Einlesen neuer Daten immer eine Sicherungskopie Ihrer bestehenden Daten an! |
Vorgehensweise
Um die importierten Daten an ein bestehendes Netz anzuhängen, wählen Sie die Option „ An die geöffneten Kanalrelationen anhängen" im Bereich Ergebnis. Sollte diese Option nicht verfügbar sein, erfahren Sie die Ursache über die Schaltfläche „Info".
Im Bereich Optionen wählen Sie den Umsetzer, mit dem Sie Daten nach GeoAS Kanal importieren möchten (im Beispiel: ISYBAU96).
Hinweis:
• Dieser Import kann nur ISYBAU-Dateien importieren und anhängen!
Abschnitt „Neue Daten"
Klicken Sie im Abschnitt „Neue Daten" an, welche Daten eingelesen werden sollen (Stammdaten, d.h. Haltungen und Schächte und/oder Untersuchungsergebnisse für Haltungen bzw. Schächte) und wählen Sie die entsprechenden Dateien aus.
Reine Befahrungsdaten einbinden:
Um reine Befahrungsdaten zu importieren darf das Häkchen vor Stammdaten nicht gesetzt sein.
Die geöffneten Schacht- und Haltungstabellen werden vom Programm als Stammdaten erkannt.
(Als Ergebnis dieses Imports erhält man die durch die Befahrung geänderten Haltungen, Schächte, sowie die durch die Befahrung ermittelten Videos und Abzweige).
Abschnitt „Optionen"
Gefälle
Geben Sie schließlich noch an, ob das Gefälle in Prozent oder Promille berechnet werden soll.
Hinweise:
• Diese Auswahl wird jedoch nicht in der Datenbank festgehalten. Der einzige Hinweis für den Anwender ist die Darstellung der Haltungsbeschriftung. Ist der Textstil auf Arial Technik gesetzt, wird ein Prozentzeichen als Promille dargestellt.
• Wird der Schriftstil (versehentlich) verändert oder werden der Relation Haltung Datensätze hinzugefügt, bei denen das Gefälle in einer anderen Einheit importiert wurde, kann man nicht mehr eindeutig auf die zugrunde liegende Einheit für das Gefälle schließen.
• Beim Anhängen von Kanaldaten an ein bestehendes Kanalnetz, wird die Projektion der Schacht-Relation verwendet. Treten beim Import Schächte auf, die außerhalb der Koordinatenbegrenzungen der Zielrelation liegen, so wird der Bearbeiter gefragt, ob die Koordinatenbegrenzungen („Bounds") angepasst werden sollen. Bestätigt er dies mit „Ja", so werden die Grenzen ALLER geöffneten Kanalrelationen sowie der Historienrelationen angepasst.
(Weitere Importoptionen siehe Kapitel Import-Optionen.)
Ergebnis nach dem Import
Nach diesem Import sind zwei Kanalnetze geöffnet:
Das Original-Bestandsnetz (die Relationen heißen nach wie vor Schacht, Haltung, …) und das Netz aus dem Neuimport (Relationsnamen mit „_Neu" z.B. Schacht_Neu, Haltung_Neu,… ).
Wurden in den Import-Daten Fehler gefunden, so wird eine entsprechende Meldung ausgegeben und das Fehlerprotokoll kann angezeigt werden.
Mit „Netzzusammenführung starten" können Sie trotzdem die Netze zusammenführen, mit „Bearbeitung beenden" wird der Import abgebrochen.

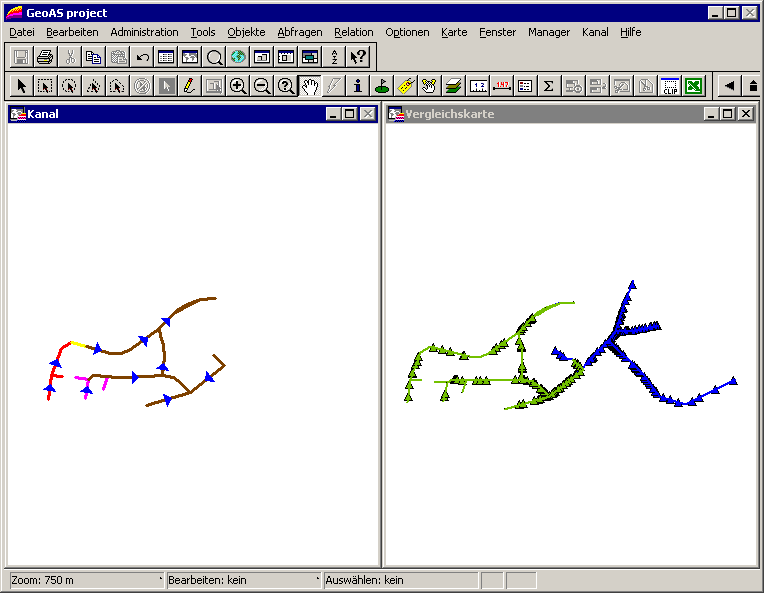

Wenn keine Fehler gefunden wurden, wird die Netzzusammenführung automatisch gestartet und beide Netze in einer „Vergleichskarte" dargestellt (Grün = Bestandsnetz, Blau =Neuimport).
