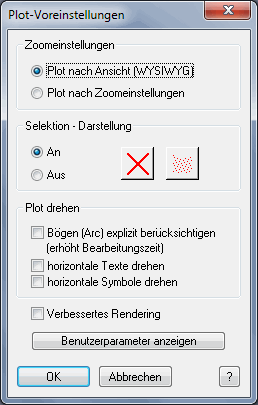

Plot-Voreinstellungen

Zoomeinstellungen

Hier können Sie wählen, ob beim Drucken/Plotten Zoomeinstellungen der Layerkontrolle (<Layerkontrolle> <Ansicht> <Zoombereiche>) berücksichtigt werden sollen.

Plot nach Ansicht (WYSIWYG)

Beim Ausdruck wird die aktuelle Ansicht des Kartenfensters verwendet; unabhängig vom Ausgabemaßstab. Das, was man auf dem Bildschirm sieht, wird auch gedruckt (What You See Is What You Get).

Sie sind beispielsweise aktuell stark in der Karte vergrößert, d.h., es sind u.a. die Vermessungspunkte, Hausnummer, Flurstücksnummern , ... im Kartenfenster sichtbar. Wenn Sie nun bei <Karte plotten> oder <Formularvorlage/Serienformular> als Ausgabemaßstab 1:2500 gewählt haben, sind diese Details auch in der ausgedruckten Karte sichtbar, auch wenn bei diesem Ausgabemaßstab die Zoomeinstellungen für die verschiedenen Layer die Objekte ausblenden. Die Zoomeinstellungen für die einzelnen Layer werden bei dieser Funktion ignoriert.

Plot nach Zoomeinstellungen

Beim Ausdruck werden die Zoomeinstellungen für das Kartenfenster berücksichtigt. Das Druckergebnis ist somit vom Ausgabemaßstab abhängig. Das, was man im aktuellen Kartenfenster sieht, wird demnach nicht zwangsläufig gedruckt.

Sie sind beispielsweise aktuell stark in der Karte vergrößert, d.h., es sind u.a. die Vermessungspunkte, Hausnummer, Flurstücksnummern , ... im Kartenfenster sichtbar. Wenn Sie nun bei <Karte plotten> oder <Formularvorlage/Serienformular> als Ausgabemaßstab 1:2500 gewählt haben, sind diese Details in der ausgedruckten Karte nicht sichtbar, da bei diesem Ausgabemaßstab die Zoomeinstellungen für die verschiedenen Layer die Objekte ausblenden. Die Zoomeinstellungen für die einzelnen Layer werden bei dieser Funktion berücksichtigt.

Selektion – Darstellung

Hier können Sie wählen, ob die selektierten Objekte des Kartenfensters mit farblicher Ausgestaltung gedruckt werden sollen.

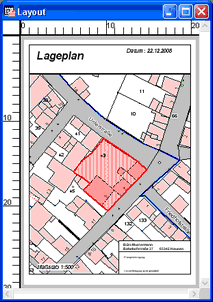

Beispiel: Selektion-Darstellung: An

An: Die selektierten Objekte werden mit farblicher Ausgestaltung gedruckt/geplottet.

Aus: Die selektierten Objekte werden ohne farbliche Ausgestaltung gedruckt/geplottet.

Die Darstellung der selektierten Objekte für die Druckausgabe nehmen Sie mit Hilfe der beiden Schaltflächen vor.

Hinweis

•Im Kartenfenster muss ein Objekt selektiert sein, damit diese Funktion Wirkung zeigt!

Plot drehen

•Bögen (Arc) explizit berücksichtigen
Hier können Sie wählen, ob Bögen explizit bei der Funktion „Karte drehen" berücksichtigt/nicht berücksichtigt werden sollen.
Bitte beachten Sie an dieser Stelle, dass sich die Bearbeitungszeit dadurch erhöht.

•horizontale Texte drehen
Hier können Sie wählen, ob horizontal ausgerichtete Texte (0 Grad) explizit bei der Funktion „Karte drehen" berücksichtigt/nicht berücksichtigt werden sollen.

•horizontale Symbole drehen
Hier können Sie wählen, ob horizontal ausgerichtete Symbole (0 Grad) explizit bei der Funktion „Karte drehen" berücksichtigt/nicht berücksichtigt werden sollen.

Verbessertes Rendering

Über diese Funktion kann ein verbesserter Druck-Verarbeitungsprozess initiiert werden (ab MapInfo Version 9.5.1 )

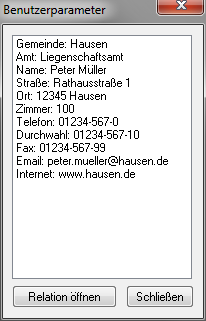

Benutzerparameter anzeigen

Listet die benutzerspezifischen Metadaten aus dem GeoAS Management auf (Registerkarte: Adresse). Markieren Sie einen Listenwert. Sofern es sich um einen Dateieintrag handelt (z. B. eine benutzerspezifische Signatur), kann die Datei direkt geöffnet werden. Diese Funktion wird benötigt bei Formularvorlage bearbeiten, wenn eine benutzerspezifische Datei in eine Formularvorlage integriert werden soll.
