Modul-Beschriftung

Beschriftung

Home  Zurück  Weiter

Mit der Funktion Beschriften können Objekte in der Karte mit Sachdaten aus der Datenbank beschriftet werden.

Pro Fachmodul kann genau ein Layer beschriftet werden. Im GeoAS Management muss für diesen Layer eine Primärschlüsselspalte definiert sein. Enthält die Datengruppe mehrere grafische Layer mit Primärschlüssel, kann der richtige Layer durch einen Eintrag in den Metadaten (GeoAS Management) zugewiesen werden: Schlüssel=StaticLabel, Value=True. Dies ist aber nur erforderlich, wenn für mehrere grafische Layer je ein Primärschlüssel definiert ist.

hmtoggle_plus1Einzelbeschriftung

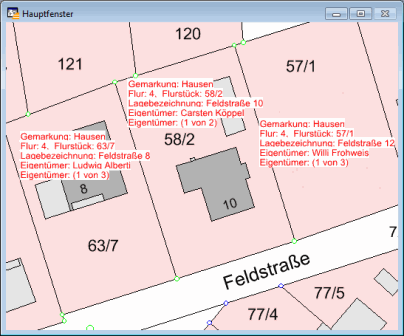

Aktivieren Sie die  Schaltfläche Beschriften Button_Karte_beschriften und klicken Sie in der Karte auf ein Objekt. Es wird direkt mit objektbezogenen Sachdaten beschriftet. Die Textobjekte werden im Kosmetischen Layer abgelegt.  Welche Daten beschriftet werden, wird über das Menü Beschriftungsoptionen eingestellt.

Wird beim Klicken die STRG-Taste festgehalten, wird die Beschriftung in das Infofenster umgeleitet. Von dort kann sie auch kopiert werden.

Zum Vergrößern ins Bild klicken

hmtoggle_plus1Fenster beschriften

Wählen Sie im Kartenfenster einen Kartenausschnitt. Aktivieren Sie das Menü Fenster beschriften. Sämtliche Objekte, die im Kartenfenster sichtbar sind werden am Zentroiden beschriftet.

Zum Vergrößern ins Bild klicken

hmtoggle_plus1Auswahl beschriften

Selektieren Sie ein oder mehrere Objekte. Aktivieren Sie das Menü Auswahl beschriften. Sämtliche selektierten Objekte werden am Zentroiden beschriftet.

Zum Vergrößern ins Bild klicken



Beschriftungsoptionen

Ãœber die Beschriftungsoptionen kann jeder Anwender Beschriftungen individuell konfigurieren. Ohne Verändern-Recht  sind Anpassungen aber nur zur Laufzeit verfügbar.

Schriftgröße in Meter erzeugt die Beschriftung in einer maßstabsunabhängigen Textgröße

Schriftgröße in Pixeln erzeugt die Beschriftung in einer maßstababhängigen Textgröße

button_beschriftungsformat Textgröße, -farbe etc.



Es können alle Spalten (Eingabefeld Text) zur Beschriftung herangezogen werden, die im Datenmodell über den Primärschlüssel miteinander verknüpft sind. (Wenden Sie sich gegebenenfalls an ihren GeoAS Administrator.)

Mit max wird die maximale Anzahl der Beschriftungsgobjekte pro Spalte festgelegt.

Sollen einzelne Beschriftungen nicht ausgegeben werden, kann der Haken entfernt werden.

Beispiel: "2" würde max. mit zwei Einträgen beschriften, "5" würde mit max. fünf Einträgen beschriften. Der Text dient als Überschrift bzw. Erläuterung der beschrifteten Informationen.

maske_eigentümer_beschriften_optionen_alkis





Mit der Funktion Beschriftung umleiten in Infofenster aktivieren, wird der Beschriftungstext nicht im Kartenfenster, sondern im Infofenster ausgegeben.

infofenster_eigentümer_beschriften

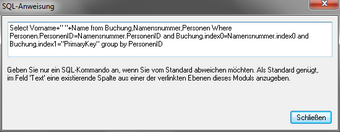

Ein Anwender mit Verändern-Recht kann zusätzlich über SQL-Schaltflächen von der einfachen Beschriftungsfunktion abweichen und komplexe verkettete Beschriftungen einrichten. Einmal eingerichtet stehen sie allen Anwendern zur Verfügung.

Zum Vergrößern ins Bild klicken

Hinweis

Hinweis

Diese Beschriftungen werden im kosmetischen Layer hinterlegt.

Um einzelne Beschriftungen zu verschieben oder zu löschen, stellen Sie in der Layerkontrolle den Kosmetischen Layer auf bearbeitbar. Um alle Beschriftungen zu löschen, wählen Sie <Karte> <Kosmetischen Layer löschen>.

Um Beschriftungen dauerhaft zu speichern, wählen Sie entweder <Datei> <Collection speichern> oder speichern Sie die Beschriftung mit <Karte> <Kosmetische Objekte speichern> in eine  eigene Relation. Die Funktion <Kosmetische Objekte speichern> steht NICHT im Auskunftsmodus zur Verfügung.

Vorsicht

Vorsicht

Mit <Karte> <Kosmetischen Layer löschen> werden ALLE Objekte im Kosmetischen Layer gelöscht, d.h. auch die, die nicht über die Funktion Beschriften in den Kosmetischen Layer digitalisiert worden sind.
