Objektgestaltung

Die Objektgestaltung

hat die Bedeutung einer Ausgestaltungsbibliothek. Diese Funktionalität ist integraler Bestandteil der GeoAS Fachmodule (Ausnahme: Friedhof und Wasser) und kann über die Konfigurationsdatei (*.gcf) des korrepondierenden Fachmoduls aktiviert werden. Die Objektgestaltung ist auch als Standalone-Modul erhältlich.

Mit Hilfe der Objektgestaltung können neue grafische Objekte erzeugt (gezeichnet/digitalisiert) oder vorhandene grafische Objekte an eine andere grafische Ausgestaltung angepasst werden. Dazu werden für unterschiedlichen grafischen Ausgestaltungen spezifische Bezeichnungen vergeben (z.B. Pflanzbeete, Biotopflächen, Baugebiete usw.) und in einer Stil-Bibliothek (sogenannte Styles-Tabelle) gespeichert. Die Objektbedeutung basiert daher nicht ausschließlich auf Grundlage der grafischen Ausgestaltung sondern im wesentlichen auf die attributiven Eintragungen in der Datenbank.

Auf Grundlage der Stil-Bibliothek kann bei Bedarf eine automatische Legende erzeugt werden.

Die Objektgestaltung besteht aus den logischen Hierarchie-Ebenen Stilgruppen (Gruppenname) und Stile (Stilname).

Der Kombination aus verwendetem Stilnamen und Gruppennamen hat die Funktion eines Primärschlüssels.

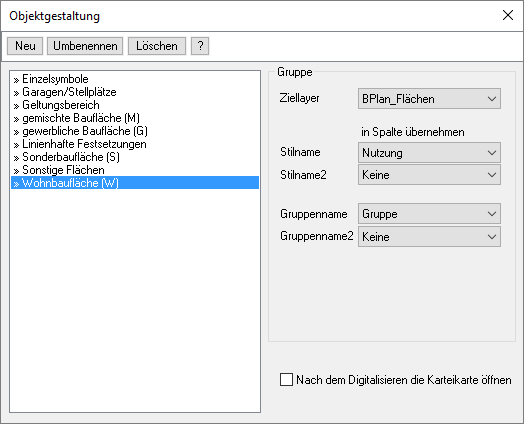

Objektgestaltung_Dialog_BPlan_Stilgruppen

Jede Stilgruppe (z.B. Wohnbaufläche (W)) enthält die Festlegung, welchem Ziellayer die darin enthaltenen Stile zugeordnet sind. (Dadurch entfällt die Erfordernis, bei der Datenerfassung in der Layerkontrolle auf eine korrekte "bearbeitbar"-Einstellung achten zu müssen.)

Zudem ist definiert, in welche Spalten die jeweiligen Bezeichnungen der Stilgruppe und des Stils eingetragen wird.

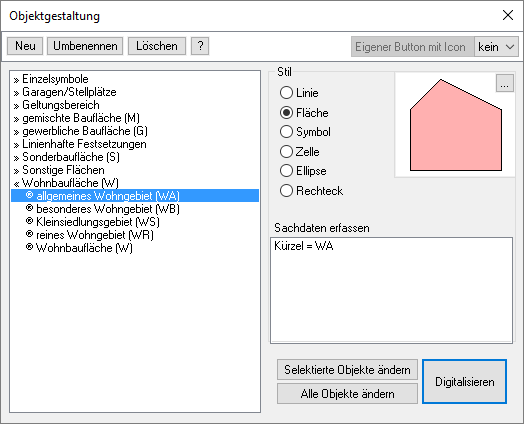

Objektgestaltung_Dialog_BPlan_Stile

Einer Stilgruppe können verschiedene Stile (z.B. allgemeines Wohngebiet (WA), besonderes Wohngebiet (WB), ...) zugeordnet werden.

Den unterschiedlichen Stilen selbst sind die spezifischen grafischen Ausprägungen zugeordnet.

Funktionsweise der Objektgestaltung (am Beispiel der Erfassung einer Fläche mit der Bedeutung allgemeines Wohngebiet):

Aus der Stilgruppe Wohnbaufläche (W) wird der Stil allgemeines Wohngebiet (WA) ausgewählt. Entsprechend der Festlegung für diese Stilgruppe wird das zu digitalisierende allgemeine Wohngebiet (WA) im Ziellayer BPlan_Flächen gespeichert. Die grafische Ausprägung für das allgemeine Wohngebiet (WA) (Vollflächenfarbe in Rosa) ergibt sich aus der Definition bei Stil. Der Gruppenname des Stils (Wohnbaufläche (W) wird in die Spalte Gruppe und der Name des Stils (allgemeine Wohngebiet (WA)) wird in die Spalte Stilname des Ziellayers gespeichert. Durch den attributiven Eintrag in die Datenbank ist es anschließend möglich, über Suchfunktionen oder statistische Auswertungen auf dieses Objekt zuzugreifen.

Aktivierung der Objektgestaltung

•	Die Objektgestaltung steht in Fachmodulen zur Verfügung, die über eine Konfigurationsdatei (*.gcf) gesteuert werden. (Der gcf-Eintrag Application.Objektgestaltung=-1 (entspricht in Microsoft Access dem Wert True) aktiviert die Objektgestaltung.)

•	Die Objektgestaltung kann auch als sogenannte Standalone-Version lizenziert werden (unabhängig von GeoAS Fachmodulen).

Definition/Speichern der Stile

Die Stile werden in einer Stil-Bibliothek abgelegt. Hierbei handelt es sich um eine kartierbare Relation.

Der Name der Stil-Bibliothek setzt sich zusammen aus: Fachmodulname_Styles.tab. Beispiel: Baum_Styles.tab.
(Jedes Fachmodul hat somit seine spezifische Stil-Bibliothek.)

Stil-Bibliotheken können entweder im GeoAS Unterverzeichnis \lib\Fachmodulname oder im Datenverzeichnis der dazugehörigen Fachdaten liegen.
Hinweis: Liegt eine Stil-Bibliothek redundant in beiden Verzeichnissen vor, hat das Datenverzeichnis Priorität!

Rechte

Der Anwender benötigt mindestens Schreibrechte an der Gruppe.

Automatisches Speichern

Automatisches Speichern kann über das Management in den Metadaten der Gruppe eingestellt werden: Schlüssel=AutoCommit, Wert=Group oder Table.
