Fotolayer

Technische Informationen

•Ein Fotolayer benötigt zwei Layer:

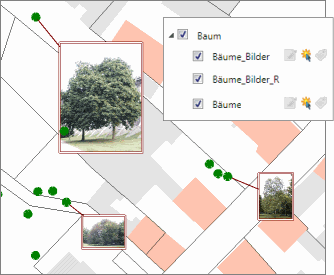

(siehe Beispiel oben: Bäume_Bilder und Bäume_Bilder_R)

Der erste Layer ("Rahmen"-Layer) enthält grafisch den Bilderrahmen (Umgrenzungslinie des Bildes) und tabellarisch den Dateipfad zu den Bildern, die Bildbeschreibung sowie Informationen zur "Ausgestaltung" (Rahmen, Bezugslinie). Der Rahmen-Layer ist ein "normaler" kartierbarer Layer, für den sich bei Bedarf auch ein Anzeigefenster/Tabelle öffnen lässt. Sofern grafische Modifikationen vorgenommen werden sollen (z:B. Änderung an Position oder Größe des Bildes) muss dieser Layer zuvor auf bearbeitbar gestellt werden.
       Tabellenstruktur des "Rahmen"-Layers


Der zweite Layer ("Bilder"-Layer) ist GeoAS-intern mit dem ersten Layer logisch verknüpft und wird über den Namenszusatz '_R' ('_R" für Rasterbild) zugeordnet. Er fasst alle referenzierten Bilddateien in einer einzigen Relation (Kombilayer) zusammen und ist nicht direkt bearbeitbar.

•Die Bilder müssen im gleichen Verzeichnis wie der Fotolayer oder in einem Verzeichnis eine Ebene unterhalb des Fotolayer-Relationspfades liegen!

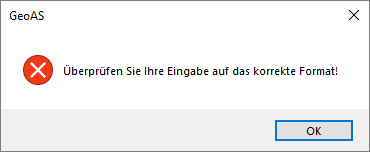

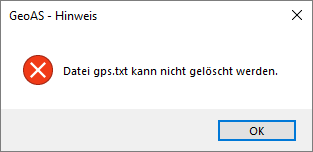

•Die Dateinamen der Bilder sollten unseren allgemeinen Empfehlungen hinsichtlich den Konvention zur Vergabe von Dateinamen entprechen. U.a. sollte auf die Vergabe von Sonderzeichen verzichtet werden. Entspricht der Dateiname nicht den Erfordernissen, wird dies mit entsprechenden Meldungen signalisiert.

Neuen Fotolayer erzeugen

Über die Schaltfläche Fotolayer Menü kann ein neuer Fotolayer angelegt werden. Der Name ist frei wählbar (innerhalb der zulässigen Datenpfade gemäß GeoAS Management). Es werden automatisch beide benötigten Relationen mit der Projektion des Kartenfensters erstellt und diesem hinzugefügt. Damit die Rahmen nicht abgedeckt werden, wird als Standard der Foto-Rahmenlayer über dem Foto-Rasterlayer platziert. Speichern Sie anschließend und weisen Sie im Relationsabgleich den beiden neuen Layern eine Datengruppe zu (vorhandene Gruppe mit Verändern-Recht oder neue Gruppe anlegen).

Tipp: Die Hotlink-Funktion ist für den Rahmen-Layer aktiviert. Mit der Schaltfläche Hotlink können die Bilder in voller Größe angezeigt werden.

Vorsicht

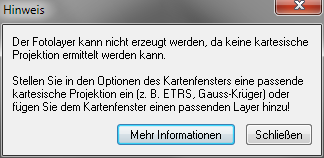

•Der Fotolayer benötigt eine kartesische Projektion. Dazu wird das aktive Kartenfenster durchsucht und die Projektion der ersten gefundenen Vektorebene angehalten. Befinden sich ausschließlich Rasterebenen im Kartenfenster, kann kein Fotolayer erzeugt werden. Generell ausgeschlossen sind die Beliebte Weltprojektion und Länge/Breite Projektionen . Laden Sie in diesem Fall für die Dauer der Erzeugung des Fotolayers einen beliebigen Vektorlayer in der gewünschten kartesischen Projektion hinzu. Im Anschluss kann dieser Layer wieder entfernt werden. Alternativ können Sie das Kartenfenster (Menü Karte->Optionen) auch auf eine passende kartesische Projektion umstellen (z. B. UTM ETRS oder Gauss-Krüger).

Fotolayer aktualisieren

Diese Funktion aktualisiert den gesamten Fotolayer und ist vergleichbar mit Bilderrahmen aktualisieren. Es werden alle Rahmen berücksichtigt und es öffnet sich kein Dialog.

Dazu muss zuvor der Fotolayer auf bearbeitbar geschaltet werden.

Die Funktion kann auch angewendet werden, wenn Bilderrahmen mit der Entf-Taste gelöscht wurden (anstatt mit der Schaltfläche Bilderrahmen löschen). Die übrig gebliebenen Bilder ohne Rahmen können so entfernt und damit wieder ein konsistenter Datenbestand erstellt werden.

Bilder aus Kameradaten importieren

Sofern Fotos mit einer Kamera aufgenommen wurden, die die Koordinatenangaben in der Bilddatei speichern, können diese Bilder automatisch georeferenziert und an der korrespondierenden Position in der Karte platziert werden.

Schalten Sie den entsprechenden Fotolayer zuvor auf bearbeitbar.

Wählen Sie anschließend eine Bilddatei (stellvertretend) aus dem entsprechenden Verzeichnis.

Hinweis: Es werden automatisch alle Dateien im gewählten Verzeichnis importiert, auch wenn nur eine Datei ausgewählt werden kann.

Bilderrahmen hinzufügen

Mit dieser Funktion können Bilder individuell im Kartenfenster platziert werden.

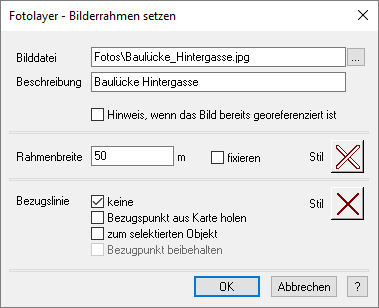

Schalten Sie den entsprechenden Fotolayer zuvor auf bearbeitbar und aktivieren Sie die Schaltfläche. Ziehen Sie im Kartenfenster einen Rahmen in der gewünschten Größe auf und nehmen Sie im Dialog die entsprechenen Eintragungen vor.

Tipp: Wenn Sie vorher ein beliebiges Objekt selektiert haben, kann automatisch eine Bezugslinie zu dessen Mittelpunkt gezeichnet werden.

Hinweis

Hinweis bei Verwendung dieser Funktion über das GeoAS Toolpad •In der 64-Bit Version von MapInfo kann es sein, dass nach dem Erzeugen eines neues Fotolayers die Einstellung bearbeitbar in der Layerkontrolle nicht korrekt erkannt wird. Aus diesem Grund ist die Fotolayer-Schaltfläche Bilderrahmen hinzufügen deaktiviert. Setzen Sie den Fotolayer in der Layerkontrolle daher auf nicht bearbeitbar und dann wieder auf bearbeitbar. Nun steht die Schaltfläche Bilderrahmen hinzufügen zur Verfügung.

Bilderrahmen aktualisieren

Diese Funktion synchronisiert die beiden verknüpften Fotolayer, wenn Bilder manuell an eine andere Stelle im Kartenfenster positioniert wurden (Rahmen verschoben oder neu dimensioniert). Diese Funktion ist vergleichbar mit Fotolayer aktualisieren aus dem Fotolayer-Menü, bezieht sich aber nur auf die zuvor ausgewählten Objekte.

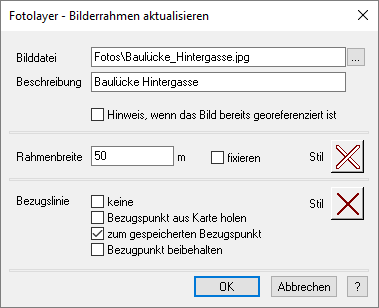

Schalten Sie den entsprechenden Fotolayer zuvor auf bearbeitbar. Selektieren Sie einen oder mehrere Bilderrahmen und aktivieren Sie die Schaltfläche. Die Rahmen werden anschließend neu berechnet und die Bilder neu positioniert.

Bilderrahmen ändern

Mit dieser Funktion können Einstellungen zu einem bereits platzierten Bild nachträglich geändert werden.

Schalten Sie den entsprechenden Fotolayer zuvor auf bearbeitbar. Selektieren Sie einen (oder mehrere) Bilderrahmen und aktivieren Sie die Schaltfläche. Je nach Auswahl können die Attribute für alle ausgewählten Rahmen gleichzeitig geändert werden. Wurden Rahmen manuell verschoben oder grafisch verändert, werden die Bilder nach OK neu referenziert.

Bilderrahmen löschen

Mit dieser Funktion können Bilder individuell aus dem Kartenfenster wieder entfernt werden.

Schalten Sie den entsprechenden Fotolayer zuvor auf bearbeitbar. Selektieren Sie einen oder mehrere Bilderrahmen und aktivieren Sie die Schaltfläche.

Hinweis

•Mit dieser Funktion wird nur das Foto aus dem Kartenfenster entfernt, nicht aber von der Festplatte gelöscht.

Vorsicht

•Bilderrahmen dürfen nicht über die Entf-Taste gelöscht werden, da dadurch nur der Rahmen, nicht aber das Foto aus dem verknüpften "Bilder"-Layer und aus dem Kartenfenster entfernt wird. In diesem Fall führen Sie bitte die Funktion Fotolayer aktualisieren aus (siehe oben).
