HA-Leitung digitalisieren
Zur Digitalisierung der Hausanschluß-Leitung zwischen HA-Elementen über evtl. vorhandene weitere HA-Elemente.
Mit der Version GeoAS Wasser 4.9 wurde das Datenmodell für HA-Leitungen geändert. HA-Leitungen können seit dem durch HA-Elemente getrennt werden. Eine HA-Leitung kann jetzt auch von HA-Element nach HA-Element verlaufen. Bisher war nur ein Zähler als Endpunkt vorgesehen, jetzt kann man HA-Schieber, HA-Zähler und Schäden mit der HA-Leitung neu verlinken.
Wenn ein HA-Element das Verbindungselement von genau zwei Leitungen ist, führt das Löschen (Button Mülleimer) dazu, dass die Leitungen zusammengefasst werden.
Um eine Hausanschluß-Leitung zu digitalisieren:
Schalten Sie dazu den Fangmodus durch das Drücken der Taste <S> auf Ihrer Tastatur ein (bis zur MapInfo-Version 6.5 wurde diese Funktion durch die Taste „F" für „FANG" aktiviert). Aktivieren Sie auf der Schaltflächenleiste „Wasser Digitizer" die Schaltfläche „HA-Leitung digitalisieren".

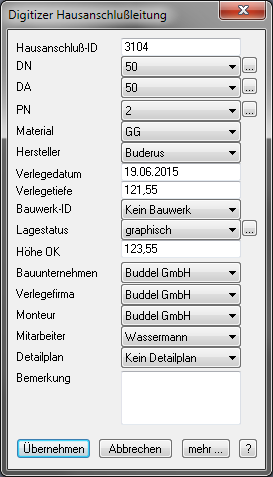

Fangen Sie das entsprechende HA-Element und starten mit einem Klick den Digitalisierprozeß für eine Polylinie. Fangen Sie nun nacheinander die entsprechenden HA-Elemente (HA-Schieber, HA-Zähler, Schäden, …) ein und digitalisieren diese durch Anklicken jeweils als Knickpunkt des Linienzuges. Der Abschluss muss mit einem Doppelklick als Leitungsende digitalisiert werden. Es öffnet sich ein Fenster zur Eingabe der entsprechenden Daten. Die Angabe einer eindeutigen ID ist zwingend.
|
Zu den Inhalten der Eingabemaske siehe Kapitel Karteikarte Hausanschluß-Leitung.
|
Mit <Übernehmen> wird die Eingabemaske „Digitizer Hausanschlußleitung" geschlossen und sämtliche über sie vorgenommenen Eintragungen in die richtigen Datenbanken abgespeichert. Außerdem wird die Hausanschluß-Leitung nun grafisch im Kartenbild dargestellt. Das Objekt wird automatisch in der Relation „Hausanschluß" gespeichert.
Mit <Abbrechen> brechen Sie die Digitalisierung von Hausanschlußleitungen sowie die Eingabe von Leitungs-Daten ab. Sämtliche bis dahin vorgenommenen Eintragungen werden nicht in die Datenbank übernommen.
Mit <?> erhalten Sie Informationen aus der GeoAS Wasser-Online-Hilfe zu der gerade aktivierten Funktion.
