Sie können automatisiert die optimalen Symbolausrichtungen für Knoten, Hausanschluß-Zähler, Hausanschluß-Schieber sowie Hausanschluß-Elemente ermitteln lassen.
Aktivieren Sie dazu Wasser > Bearbeiten > Symbolausrichtung ermitteln >:
| • | Knoten |
| • | HA-Zähler |
| • | HA-Schieber |
| • | HA-Elemente |

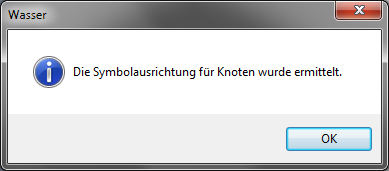

Die optimale Symbolausrichtung wird anhand der Strang- und Linienausrichtung in der Grafik ermittelt und automatisch in der Datenbank gespeichert. Die Grafikobjekte selbst werden durch diese Funktion nicht neu ausgerichtet! Folgende Meldung erscheint am Ende des Prozesses:
|
Die automatische Ausrichtung setzt voraus, dass das Symbol auf einem Stützpunkt der Rohr- bzw. Hausanschlussleitung liegt!
|
