Kombination folgender MapCAD-Funktionen:
•Polares Anhängen
•Rechter Winkel
•Fläche teilen
Dies ist die Ausgangssituation:
•Stellen Sie den Kosmetischen Layer auf bearbeitbar.
(da die nachfolgend erzeugten Objekte nur Hilfsobjekte sind und anschließend wieder gelöscht werden können)
•Aktivieren Sie die Funktion Polares Anhängen und digitalisieren Sie die erforderliche Referenzlinie.
•Tragen Sie in den Dialog Polares Anhängen bei Strecke den erforderlichen Wert ein.
•Bestätigen Sie anschließend mit OK.

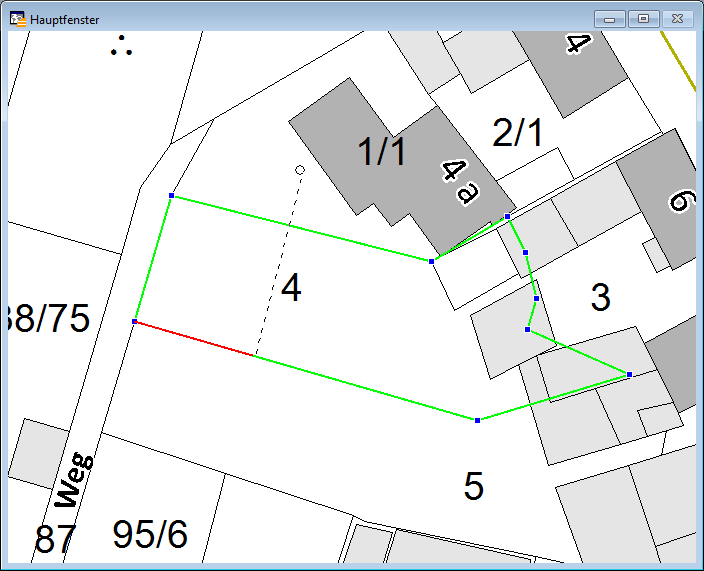

Der neu eingefügte Hilfslinie wird nun angezeigt.

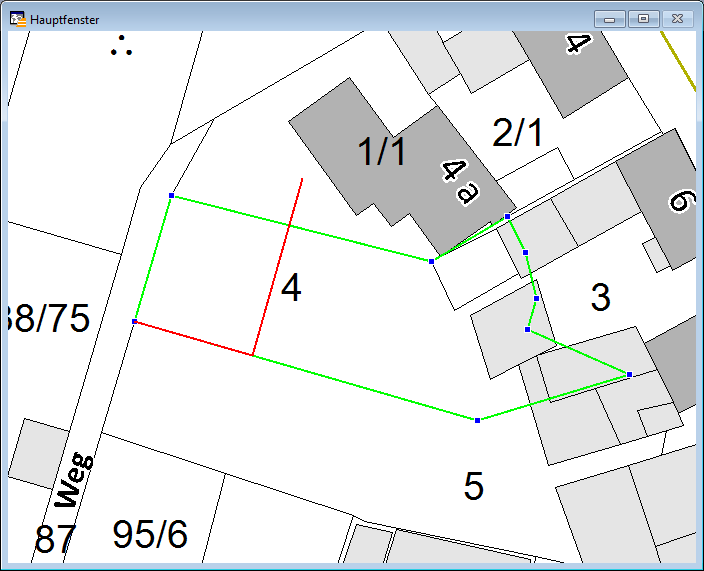

•Aktivieren Sie die Funktion Rechter Winkel und digitalisieren Sie die Referenzlinie so, dass sie über das zu bearbeitende Objekt hinausragt.
(Hinweis: Diese rechtwinklige Referenzlinie dient nur als Hilfslinie und sollte daher in den Kosmetischen Layer gezeichnet werden.)
•Tragen Sie in den Dialog Rechter Winkel bei Abstand einen Wert ein, der ausreicht, damit die Referenzlinie über das zu bearbeitende Objekt hinausragt.
•Bestätigen Sie anschließend mit OK.
•Stellen Sie den Layer des zu bearbeitenden Objekts auf bearbeitbar und selektieren Sie die zu teilende Fläche.

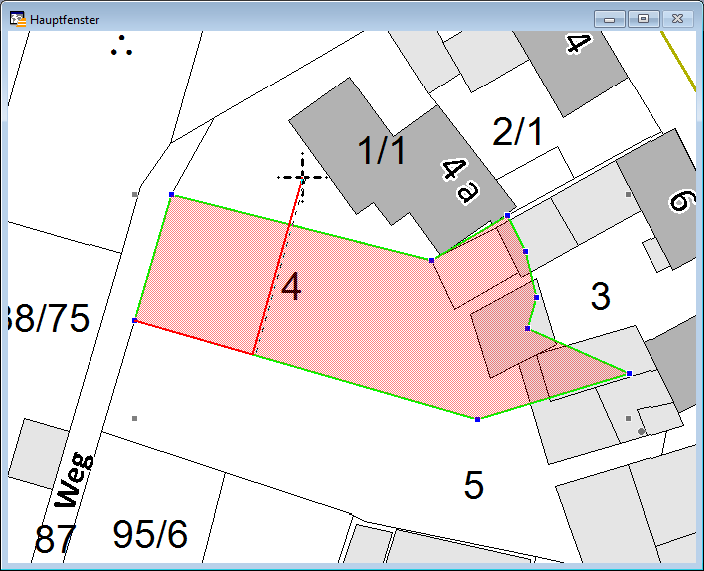

•Aktivieren Sie die Funktion Fläche teilen und digitalisieren Sie die erforderliche Referenzlinie zum Teilen der Fläche (auf Grundlage der zuvor gezeichneten Hilfslinie).
•Als Ergebnis wurde die ursprüngliche Fläche nun in zwei Teilflächen aufgeteilt.
(Die Hilfsobjekte im Kosmetischen Layer können anschließend wieder gelöscht werden.)
