Kombination folgender MapCAD-Funktionen:
•Linie/Polylinie erzeugen
•Fläche teilen
Dies ist die Ausgangssituation:
•Stellen Sie den Kosmetischen Layer auf bearbeitbar.
(da die nachfolgend erzeugten Objekte nur Hilfsobjekte sind und anschließend wieder gelöscht werden können)

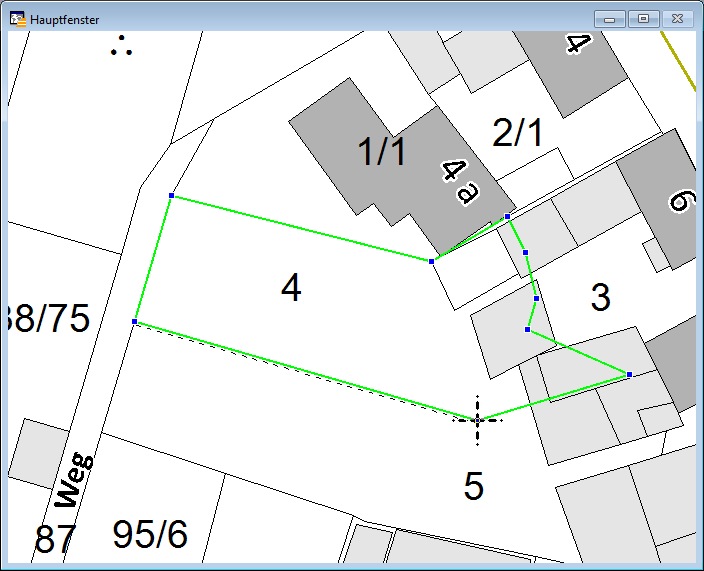

•Aktivieren Sie die Funktion Linie/Polylinie erzeugen und digitalisieren Sie die erforderliche Referenzlinie.
•Tragen Sie in den Dialog Linie/Polylinie erzeugen bei Strecke den erforderlichen Wert ein.
(Hinweis: Der Wert für Winkel (Ost) bleibt für dieses Beispiel unverändert. Die anderen Felder/Checkboxen werden nicht ausgefüllt.)
•Bestätigen Sie anschließend mit OK.
Der neu eingefügte Hilfslinie wird nun angezeigt.
•Tragen Sie in den Dialog Linie/Polylinie erzeugen bei Strecke den erforderlichen Wert ein.
(Der Wert sollte so gewählt werden, dass die Hilfslinie über das zu bearbeitende Objekt hinausragt.)
Der Wert für Winkel bleibt für dieses Beispiel unverändert.
Tragen Sie bei Plus/Minus den Wert 90 ein.
Aktivieren Sie alle drei Checkboxen.
•Bestätigen Sie anschließend mit OK.

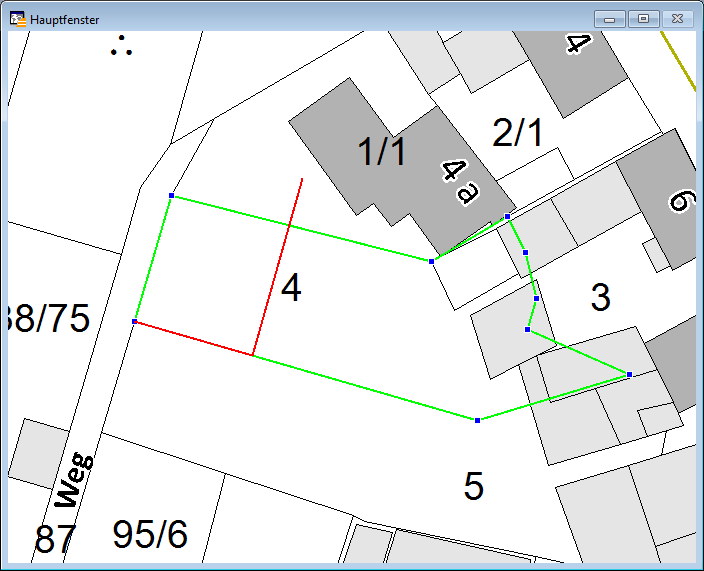

Der neu eingefügte Hilfslinie wird nun angezeigt.
•Stellen Sie den Layer des zu bearbeitenden Objekts auf bearbeitbar und selektieren Sie die zu teilende Fläche.
•Aktivieren Sie die Funktion Fläche teilen und digitalisieren Sie die erforderliche Referenzlinie zum Teilen der Fläche (auf Grundlage der zuvor gezeichneten Hilfslinie).
•Als Ergebnis wurde die ursprüngliche Fläche nun in zwei Teilflächen aufgeteilt.
(Die Hilfsobjekte im Kosmetischen Layer können anschließend wieder gelöscht werden.)
