Mit Hilfe von Karteikarten werden die Stammdaten des selektierten Objektes (BPlan-Geltungsbereich bzw. BPlan-Fläche) angezeigt.
Die jeweils spezifischen Karteikarten für Geltungsbereiche bzw. Flächen/Art und Maß der baulichen Nutzung können Sie wie folgt aufrufen:
•Menü Bebauungsplan > Karteikarte (bzw. über das Kontextmenü der rechten Maustaste)
•Schaltfläche Karteikarte (Selektion)
(Selektieren Sie dazu vorab ein Objekt aus dem jeweiligen Layer)
•Schaltfläche Karteikarte (Direktwahl)
Je nach Zugriffsberechtigung, können Informationen über die Karteikarten erfasst oder ausgelesen werden.

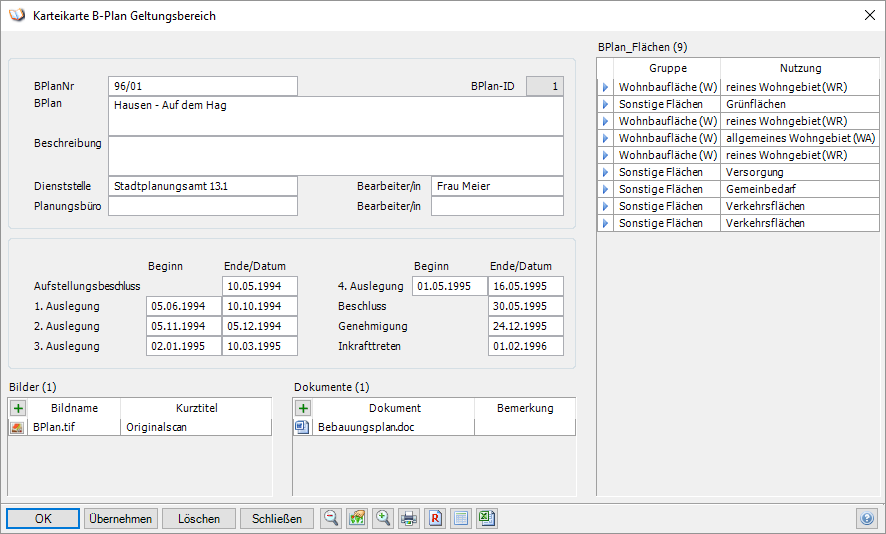

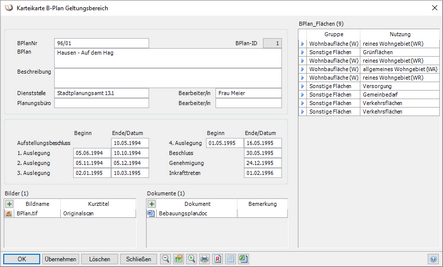

Karteikarte Geltungsbereich
Vergrößern

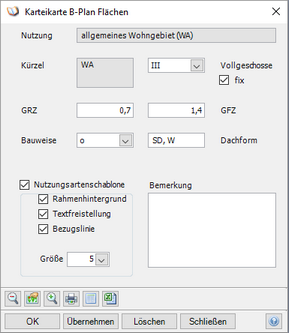

Karteikarte Bebauungsplanfläche - Art und Maß der baulichen Nutzung
Vergrößern
Die Art der baulichen Nutzung (Listbox: Nutzung) ist bereits voreingetragen (und leitet sich aus den Einstellungen der Objektgestaltung ab).
Das Maß der baulichen Nutzung können Sie über die Karteikarte eingeben. Diese Werte werden für die automatisierte Erstellung der Nutzungsartenschablonen verwendet.
Um eine Nutzungsartenschablone für die ausgewählte Fläche erzeugen und im Kartenfenster platzieren zu können, muss die Checkbox Nutzungsartenschablone aktiviert werden.
Die detaillierte Vorgehensweise ist im Kapitel Nutzungsartenschablone beschrieben.
Die Karteikarten aller GeoAS Fachmodule sind identisch aufgebaut. Es gibt eine Reihe von Steuerelementen, Schaltflächen und vorgefertigten Verwaltungseinheiten um Daten anzuzeigen und einzugeben.
Beispiel |
Datentyp |
Steuerelement |
|
Text Zahl |
EingabeBox Manuelle Eingabe |
|
Text Zahl |
Eingabe- und AuswahlBox Auswahl über Liste oder manuelle Eingabe |
|
Datum |
DatumsBox Auswahl über Kalender oder manuelle Eingabe |
|
Logical Boolean |
CheckBox Ja/Nein-Feld |
|
|
|
|
|
ReiterBox Nur Ordnungselement, keine weitere Funktion |
|
Unterdialog |

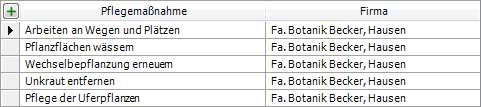

ListBox Tabellarische Ansicht einer Untertabelle. Durch Doppelklick auf eine Zeile wird die Unterkarteikarte geöffnet. Enthält die Untertabelle grafische Objekte, kann auch auf den Pfeil der Zeile doppelt geklickt werden. Dann öffnet auch die Unterkarteikarte, zusätzlich wird aber das grafische Objekt in der Karte selektiert. |
|
Text |
TreeBox Auswahldialog für Eingabeboxen. Mit der zugehörigen Steuertabelle können auch mehrere Felder gleichzeitig aktualisiert werden. |
|
Dokumenten-Dialog |
Dokumentbox Verwaltungseinheit |
|
Image |
Picturebox |
|
Änderungen übernehmen und Dialog schließen. |
|
Änderungen übernehmen und Dialog nicht schließen. |
|
Datensatz mit allen Unterdatensätzen löschen. |
|
Karteikarte schließen. |
|
Ausgewähltes Objekt in der Karte anzeigen. |
|
Kartenausschnitt vergrößern/verkleinern. |
|
Druckt die ausgewählten Daten als unformatierten Report. (Schnellausgabe). |
|
Druckt die ausgewählten Daten als formatierten Report. Die Report können über CrystalReports erstellt werden. (Nur bei Modulen verfügbar.) |
|
Zeigt die ausgewählten Daten in einer tabellarischen Übersicht. Über die Registerkarten lassen sich die Daten der Untertabellen anzeigen. Die Spalten lassen sich sortieren. Die Tabellen lassen sich exportieren oder als separate Tabellen anzeigen. |
|
Exportiert die ausgewählten Daten nach Microsoft-Excel und startet das Programm. |
|
Wenn mehrere Objekte ausgewählt sind, kann man zwischen den Datensätzen wechseln. |
|
Aufruf der Hilfefunktion. |
Sollen mehrere externe Dateien mit einem Datensatz verknüpft werden, empfiehlt es sich, die Dokumente in einer eigenen Tabelle (Relation) zu speichern. Mit der Dokumentenverwaltung können beliebige Dokumente mit dem ausgewählten Objekt verlinkt werden. Struktur einer Dokumententabelle Die Spaltennamen sind frei wählbar. Textspalten müssen so dimensioniert sein, dass auch lange Pfadnamen eingetragen werden können.

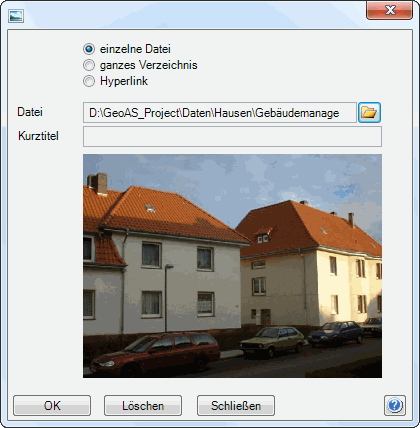

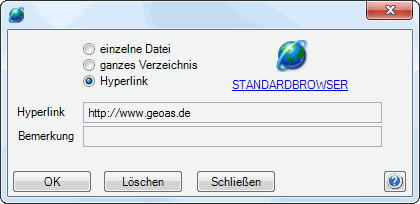

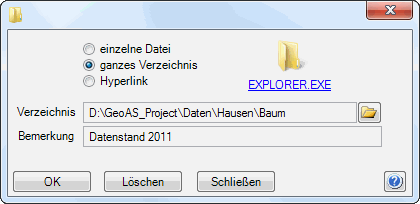

Um einen neues verknüpftes Dokument einzutragen, wählen Sie <Hinzufügen> Ein Doppelklick auf das Icon öffnet direkt das verknüpfte Dokument. Ein Doppelklick auf die Zeile öffnet den Eingabedialog. Sie können in diesem Dialog einzelne Dateien, ganze Verzeichnisse oder Hyperlinks auswählen/ eintragen. Je nach Dateiendung wird eine Schaltfläche erzeugt, über die das passende externe Programm gestartet und die verknüpfte Datei geöffnet wird. Die Dokumentenverwaltung verwendet sämtliche Formate, die auf dem lokalen Computer unterstützt werden. Mit dem MultiEditor können auch "echte" Relationen (* .tab) verknüpft werden. Die Layer werden direkt im aktuellen Kartenfenster geöffnet und nicht in einem gesonderten Programm oder Fenster. Diese Option ist gedacht für georeferenzierte Rasterpläne, die in der aktuellen Karte angezeigt werden sollen. |
|
.
In den GeoAS Developer-Modulen ist ein Primärschlüsselcheck integriert. Beim Öffnen einer Karteikarte wird geprüft, ob der Primärschlüssel des selektierten Objekts eindeutig ist. Ist dies der Fall, öffnet sich die Karteikarte. Falls der gleiche Schlüssel mehrfach vorkommt, wird automatisch eine Funktion zur manuellen Korrektur gestartet. |
