Nutzungsartenschablone

Home  Zurück  Weiter

Nachfolgend wird beschrieben, wie Sie Informationen zu Art und Maß der baulichen Nutzung erfassen und eine entsprechende Nutzungsartenschablone im Kartenfenster platzieren können.



Button_Art_und_Maß Art und Maß der baulichen Nutzung (Nutzungsartenschablone setzen/anzeigen)

Um die Informationen zu Art und Maß der baulichen Nutzung in der Karteikarte/Datenbank zu hinterlegen und eine Nutztungsartenschablone im Kartenfenster zu platzieren, muss zuvor eine BPlan-Fläche (mit der Objektgestaltung) digitalisiert werden.

Aktivieren Sie anschließend die Schaltfläche Art und Maß der baulichen Nutzung und klicken Sie mit dem Mauszeiger in die entsprechende Fläche.

In die Maske Karteikarte B-Plan Flächen tragen Sie nun die erforderlichen Informationen ein.

Die Art der baulichen Nutzung (Listbox: Nutzung) ist bereits voreingetragen (und leitet sich aus den Einstellungen der Objektgestaltung ab).

Das Maß der baulichen Nutzung können Sie über die Karteikarte eingeben. Diese Werte werden für die automatische Erstellung der Nutzungsartenschablonen verwendet.

Um eine Nutzungsartenschablone für die ausgewählte Fläche zu erzeugen, aktivieren Sie die Checkbox Nutzungsartenschablone.

Rahmenhintergrund

Die Schablone wird mit einem weißen Hintergrund gezeichnet.

Textfreistellung

Die Texte werden zur besseren Lesbarkeit freigestellt.

Bezugslinie

Zeichnet eine Linie zum Flächenzentroid.

Größe

Steuert die Größe der Schablone.

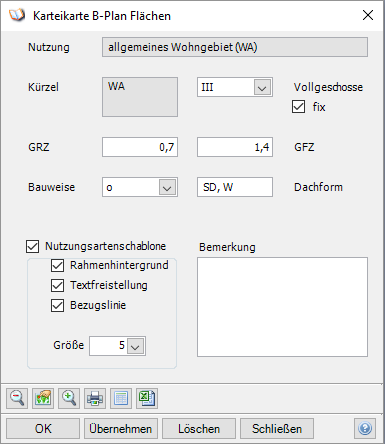

BPlan_Maske_BPlan_Flächen



Nachdem die Eintragungen mit OK bestätigt und die Maske geschlossen wurde, wird im Kartenfenster die Nutzungsartenschablone gesetzt.

Die Nutzungsartenschablone (Positionierung, Darstellung, Inhalte) wird automatisch aus den Einträgen der Karteikarte BPlan_Flächen generiert. Diese sind in der Relation Bplan_Flächen gespeichert.

Die grafische Darstellung der Nutzungsartenschablone erfolgt über die Relationen BPlan_NutzSchablone (textlichen Inhalte) und BPlan_NutzRahmen (grafische Schablone).

(Auf eine manuelle Nachbearbeitung der beiden Relationen BPlan_NutzSchablone und BPlan_NutzRahmen im Kartenfenster sollte verzichtet werden, um Dateninkonsistenzen zu vermeiden.)

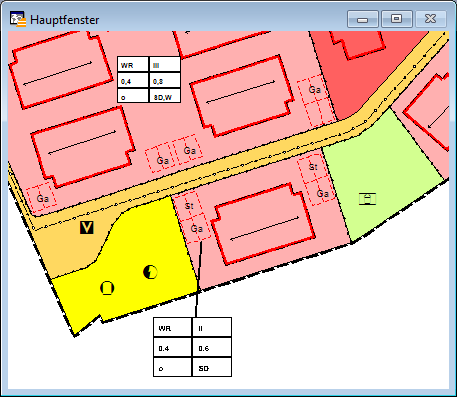

BPlan_Kartenfenster_BPlan_Nutzungsartenschablone



Button_Verschiebe_Schablone Nutzungsartenschablonen verschieben

Um die Nutzungsartenschablone innerhalb der zugehörigen Fläche neu zu positionieren, selektieren Sie zuvor die zur Nutzungsartenschablone korrespondierende BPlan-Fläche. Aktivieren Sie die Schaltfläche Verschiebe Nutzungsschablone Button_Verschiebe_Schablone. Klicken Sie anschließend auf die gewünschte neue Position. Die Nutzungsartenschablone wird nun an die neue Stelle nachgeführt.

Um die Nutzungsartenschablone außerhalb der zugehörigen Fläche zu positionieren, selektieren Sie zuvor die zur Nutzungsartenschablone korrespondierende BPlan-Fläche. Aktivieren Sie die Schaltfläche Verschiebe Nutzungsschablone Button_Verschiebe_Schablone. Klicken anschließend auf die zu verschiebende Nutzungsartenschablone und ziehen Sie die Nutzungsartenschablone nun mit gedrückter linker Maustaste an die neue Position. Sobald Sie die Maustaste loslassen, wird die Nutzungsartenschablone außerhalb der BPlan-Fläche neu positioniert.



Button_Bezugslinie Bezugslinie setzen

Aus Gründen der Übersichtlichkeit ist es gegebenenfalls erforderlich, die Nutzungsartenschablone nicht unmittelbar in die BPlan-Fläche sondern stattdessen (etwas) abseits zu platzieren.

In diesem Fall ermöglicht die Verwendung einer Bezugslinie die Zuordnung einer Nutzungsartenschablone zur korrespondierenden BPlan-Fläche.

Vorgehensweise:

Damit eine Bezugslinie generiert werden kann, muss zuvor in der Karteikarte Karteikarte B-Plan Flächen die Option Bezugslinie aktiviert sein.

Verschieben Sie nun die Nutzungsartenschablone an die gewünschte Position (wie oben beschrieben).

Aktivieren Sie jetzt die Schaltfläche Bezugslinie setzen Button_Bezugslinie. Zeichnen Sie nun mit gedrückter linker Maustaste die Bezugslinie, wobei der Anfang (bzw. das Ende) der Bezugslinie "innerhalb" der Nutzungsartenschablone liegen muss, damit der Bezug hergestellt werden kann.

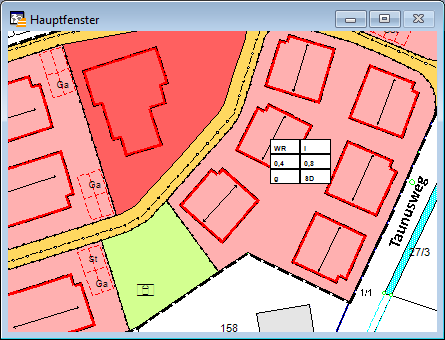

Nutzungsartenschablone ohne Bezugslinie

BPlan_Kartenfenster_Bezugslinie_1

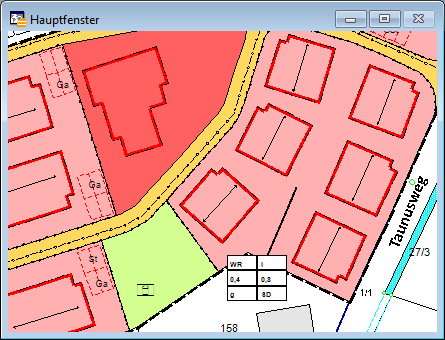

Nutzungsartenschablone (verschoben) mit Bezugslinie

BPlan_Kartenfenster_Bezugslinie_2



Bei Bedarf können Sie auch mehrere Bezugslinie zeichnen (z.B. wenn mehrere BPlan-Flächen die identischen Festsetzungen haben).

Wenn die Nutzungsartenschablone verschoben wird, werden alle zugehörigen Bezugslinien mitgeführt.

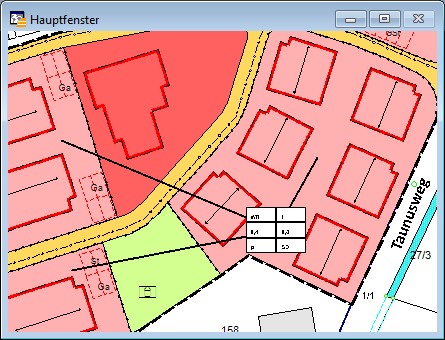

Nutzungsartenschablone mit mehreren Bezugslinien

BPlan_Kartenfenster_Bezugslinie_3

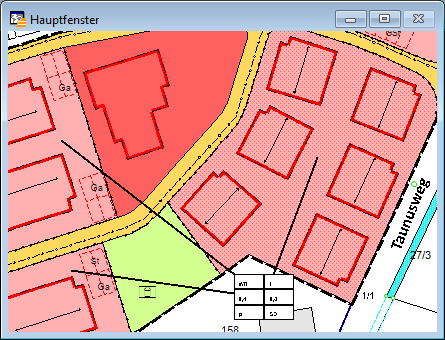

Nutzungsartenschablone (verschoben) mit mehreren Bezugslinien

BPlan_Kartenfenster_Bezugslinie_4



Hinweis

Hinweis

Um eine Nutzungsartenschablone wieder auszublenden, deaktivieren Sie in der Karteikarte B-Plan Flächen die Option Nutzungsartenschablone. Bei erneuter Aktivierung der Option Nutzungsartenschablone, wird die Nutzungsartenschablone mit gleicher Positionierung wiederhergestellt.

Um eine Bezugslinie wieder auszublenden, deaktivieren Sie in der Karteikarte B-Plan Flächen die Option Bezugslinie. Bei erneuter Aktivierung der Option Bezugslinie, wird die Bezugslinie mit gleicher Positionierung wiederhergestellt.

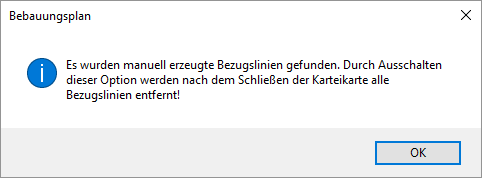

Sofern mehrere Bezugslinien mit einer Nutzungsartenschablone verknüpft sind, kommt ein entsprechender Hinweis:
BPlan_Hinweis_manuelle_Bezugslinie_löschen

Bei erneuter Aktivierung der Option Bezugslinie, wird die "erste" Bezugslinie mit gleicher Positionierung wiederhergestellt. Manuell hinzugefügte oder bearbeitete Bezugslinien können nicht wiederhergestellt werden.

Um den Endpunkt einer Bezugslinie nachträglich zu verschieben, stellen Sie den Layer BPlan_NutzRahmen auf bearbeitbar. Selektieren Sie nun zuerst die Bezugslinie und anschließend den zu verschiebenden Endpunkt der Bezugslinie. Mit gedrückter linker Maustaste können Sie nun den Endpunkt an eine andere Position verschieben.
Optional können Sie auch zusätzliche Stützpunkte in die Bezugslinie einfügen, um einen Knick zu realisieren. Aktivieren Sie in der Schaltflächenleiste Zeichnen die Schaltfläche Stützpunkte bearbeiten Button_Stützpunkte_bearbeiten und danach die Schaltfläche Stützpunkte hinzufügen Button_Stützpunkte_hinzufügen. Fügen Sie nun per Mausklick an die gewünschte Stelle einen Stützpunkt ein (solange Sie noch die Maustaste gedrückt halten, können Sie den neuen Stützpunkt auch direkt verschieben.

Ein manuelles Löschen von Bezugslinien ist in der Regel nicht erforderlich (Stellen Sie dazu den Layer BPlan_NutzRahmen auf bearbeitbar, selektieren Sie die Bezuglinie und löschen Sie die Bezugslinie  über Bearbeiten > Löschen bzw. über die Entf-Taste auf der Tastatur.

Beim Setzen mehrfacher Bezugslinie erfolgt keine Überprüfung auf Gleichartigkeit der Flächen.
