Zur Digitalisierung von Schächten wählen Sie bitte die Schaltfläche "Schacht digitalisieren"
.

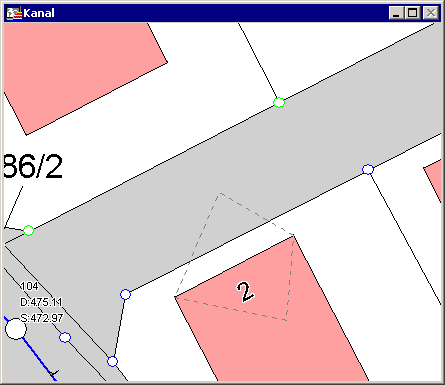

Nun können mit Hilfe des Fadenkreuzes im Kartenfenster Schächte digitalisiert werden, z.B. auf eine Position, die vorher durch die MapCAD-Funktion „Bogenschlag" ermittelt wurde:
Nach dem Anklicken der Schachtposition öffnet sich ein Datenbankfenster, in dem alle zugehörigen Attributwerte eingegeben werden können. Zwingend ist hierbei immer die Angabe einer eindeutigen ID (SchachtNr). In den übrigen Feldern sind die zuletzt eingegebenen Werte bei einem neuen Schacht als Voreinstellung eingetragen.
Beachten Sie bitte die korrekte Eingabe verschiedener Datentypen (z.B. Datum, Zahlen, Text etc.) - diese sind durch Ihre vorgegebene Relation definiert.

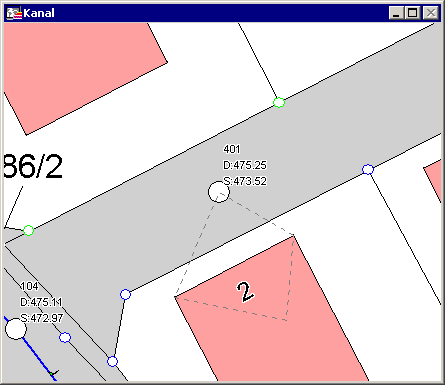

Nach Eingabe der Daten (die später über die Karteikarte der entsprechenden Haltung ergänzt werden können), erscheint der neue Schacht im Kartenfenster:
Symbolik der Schachtdarstellung:
Runder Schacht (Kreis) Normschacht
Eckiger Schacht (Quadrat)
Die Schachtform wird durch Eingabe eines Wertes in die Spalte Schachtform festgelegt (R = rund, E = eckig).
Sechseckige Schachtsymbole für Sonderbauwerke können später über die Funktion „Schacht zu Bauwerk" erzeugt werden.
