Haltung digitalisieren

Home  Zurück  Weiter

Zur Digitalisierung von Haltungen wählen Sie bitte die Schaltfläche "Haltung digitalisieren" Button_Haltung_digitalisieren.



In GeoAS Kanal besteht die Möglichkeit, exzentische Haltungen zu digitalisieren. Um diese Funktion nutzen zu können, müssen die Daten und der Digitizer entsprechend angepasst werden.



Zur Anpassung der Daten gehen Sie wie folgt vor:

1.        Aktivieren Sie die Funktion <Relation> <Relationsstruktur> und wählen die Relation Haltung in der Auswahlliste.

2.Anschließend fügen Sie vier Felder namens XA, XE, YA und YE vom Datentyp Dezimal (12,2) hinzu.
3.Bestätigen Sie die Änderungen mit OK.



Wie der Kanal-Digitizer anzupassen ist, können Sie im entsprechenden Kapitel nachlesen.

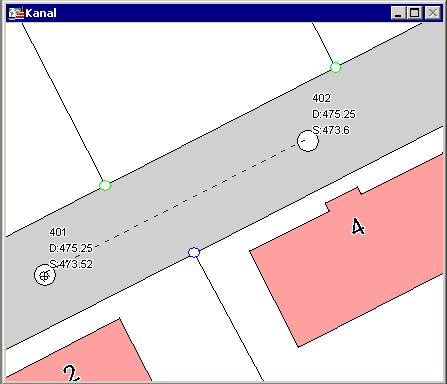

Klicken Sie mit der linken Maustaste auf den Anfangsschacht, halten Sie diese gedrückt und lassen Sie über dem Endschacht der Haltung wieder los. Achten Sie darauf, die Haltung immer in Fließrichtung zu digitalisieren!



Digitizer_Haltung_1

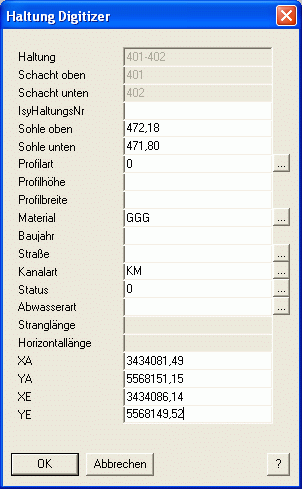

Anschließend öffnet sich ein Fenster, in dem alle zugehörigen Attributwerte eingegeben werden können. Die zuletzt eingegebenen Werte sind bei einem neuen Schacht als Voreinstellung eingetragen, die Sohlhöhen des Von- bzw. Bis-Schachts werden als Standardwerte für die Fehler Sohle_oben und Sohle_unten automatisch eingetragen.



Digitizer_Haltungsdaten



Sind Daten und Digitizer für das Digitalisieren exzentrischer Haltungen vorgesehen, erscheinen als Standardwerte entsprechend die Klickkoordinaten auf dem Digitizer-Dialog. Möchten Sie trotzdem eine zentrische Haltung digitalisieren, so sind diese Koordinaten durch Nullwerte zu ersetzen. In diesem Fall werden die Schachtkoordinaten gesetzt und die Haltung zentrisch dargestellt.



Beachten Sie bitte die korrekte Eingabe verschiedener Datentypen (z.B. Datum, Zahl, Text etc.) - diese sind durch Ihre vorgegebene Relation definiert. Alle notwendigen topologischen Zusammenhänge werden aus den Daten der eingefangenen Punkte ermittelt und in die Haltungsrelation übernommen. Diese Daten werden in der Eingabemaske angezeigt, sind jedoch nicht editierbar (Haltung, Von_Schacht und Nach_Schacht).

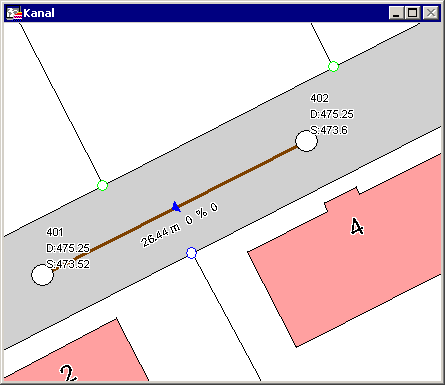

Nach Eingabe der Sachdaten (die später über die Karteikarte ergänzt werden können), erscheint die neue Haltung im Kartenfenster:



Digitizer_Haltung_2



Hinweis

Die Felder „Kanalart" und „Status" steuern auch die grafische Darstellung einer Haltung.
