Schaden- und Stutzenplan

Home  Zurück  Weiter

Mit der Funktion <Kanal> <Schaden- und Stutzenplan> haben Sie die Möglichkeit, sich für eine beliebige Haltung einen Schaden- und Stutzenplan anzeigen zu lassen.

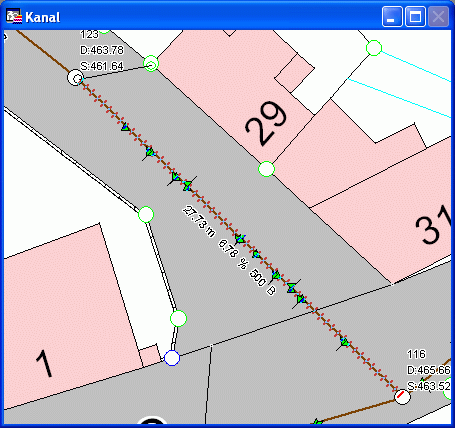

Selektieren Sie zuvor eine Haltung und wählen Sie anschließend im Menü die Funktion "Schaden- und Stutzenplan".



Kartenfenster_Schaden_Stutzenplan_selektieren

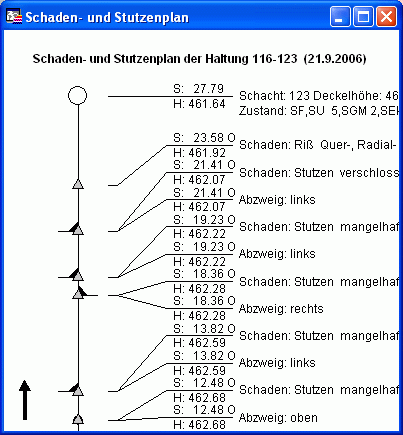

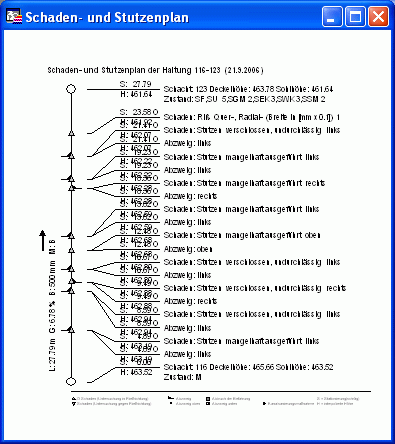

In der Dialogmaske haben Sie die Wahl, die Textgröße der Beschriftung anzugeben. Außerdem können optional im Schaden- und Stutzenplan die Schäden und/oder Abzweige sowie Angaben zur Höhe dargestellt werden. Wenn Sie mit OK bestätigen, wird in einem separaten Kartenfenster der Schaden- und Stutzenplan dargestellt.

In GeoAS Kanal werden auch Schachtschäden als Texte aufgelistet (Schadenskürzel durch Komma getrennt, maximal 4 Zeilen je Schacht).



Dialogmaske_Schaden_Stutzenplan



Schaden_Stutzenplan_1



Schaden_Stutzenplan_2



Hinweis_klein Hinweise:

•        Sofern keine Haltung selektiert wurde, erfolgt ein entsprechender Hinweis.
Hinweis_Stutzenplan_Haltung_selektieren


•        In einem Schaden- und Stutzenplan können Sie sich mit Hilfe des „Info-Tools" sämtliche Datenbankinhalte zu den angezeigten Schächte, Haltungen, Videos und Abzweige anzeigen lassen.

 Der Schaden- und Stutzenplan kann auch thematisch analysiert werden (<Kanal> <Analyse>).

•        In dem Schaden- und Stutzenplan kann auch gemessen werden.

•        Die Anzeige von Steuerkürzeln im Schaden- und Stutzenplan wird durch den Menüpunkt "Steuerkürzel einblenden " bzw. "Steuerkürzel ausblenden" gesteuert (vor dem Aufruf der Funktion Schaden- und Stutzenplan einstellen).

In der Datei Kanal.ini im GeoAS-Hauptverzeichnis kann angegeben werden, ob das Gefälle im Längsschnitt und Stutzenplan in Prozent oder Promille angezeigt wird:

[Allgemein]
Gefälle_Haltung_Prozent_Promille=1

dabei bedeutet:
1 = Prozent
2 = Promille

Diese Einstellung bestimmt auch, wie der Kanal-Digitizer das Gefälle berechnet.
