 Das Modul Verkehrszeichen dient der Verwaltung von Sachdaten zu Verkehrszeichen und Masten, sowie der grafischen Darstellung in einer Karte. Eine Besonderheit dieses Moduls sind die farbigen, drehbaren und skalierbaren Schildersymbole. Zudem können Schilder mit individuellen Texten aus einer Datenbankspalte versehen werden. Die Schilder werden einem Mast zugeordnet und automatisch übereinander an einem drehbaren Schildermast angeordnet.
Für die Verwaltung der Sachdaten werden die Ebenen VerkehrszeichenMast und Verkehrszeichen1 verwendet.
Das Fachmodul GeoAS Verkehrszeichen basiert auf der konfigurierbaren Plattform GeoAS Developer.
|
Sowohl Mast, als auch Zeichen haben eine frei konfigurierbare Tabellenstruktur im Rahmen der Möglichkeiten des GeoAS Developers. Ein GeoAS Developer Modul ist völlig frei konfigurierbar in Bezug auf:
| • | Verlinkung von mehreren Tabellen |
| • | Art und Umfang der zu verwaltenden Informationen |
| • | Welche Daten angezeigt, erfasst, verändert und analysiert werden |
| • | Aussehen der Karteikarte |
| • | Anordnung der einzelnen Informationen (Controls) |
Die Modul-Konfiguration wird in einer Datenbank abgelegt (siehe GCF-Konfiguration) und ist völlig offengelegt. Jeder versierte Anwender kann die Module anpassen und erweitern.

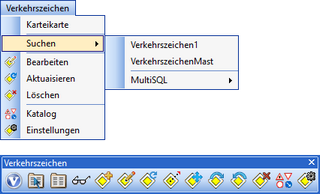

Die Menüs und Schaltflächen eines Fachmoduls sind in der Regel gleich aufgebaut. So finden sich die entsprechenden Funktionen immer wieder an der gleichen Stelle und der Anwender kann jedes Fachmodul leicht bedienen.
|
| • | Der Layer Verkehrszeichen1 enthält Grafik und die Sachdaten zu den Verkehrszeichen.
Der Layer VerkehrszeichenMast enthält Grafik und die Sachdaten zu den Masten.
Der Layer Verkehrszeichen_Bilder enthält verknüpfte Links zu Bilddateien.
Der Layer Verkehrszeichen_Briefe enthält verknüpfte Links zu Dokumenten
Nur diese Layer sind selektierbar, als Tabelle anzeigbar und über die Dialoge bearbeitbar.
Die Layer Verkehrszeichen2-8 sind nicht manuell bearbeitbar und nur als Kartenlayer verfügbar. Sie können nicht im Anzeigefenster geöffnet werden.
 Sofern die Relationen komprimiert werden, sind alle Ebenen im vollen Zugriff! Um Datenfehler zu vermeiden, öffnen Sie die Gruppe nach dem Komprimieren erneut. |
| • | Die 9 Steuertabellen des Verkehrszeichenkatalogs (VerkehrLib) werden automatisch geöffnet und dürfen nicht in die Datengruppe eingebunden sein. Sie können abgelegt werden: |
| 1. | im Verkehrszeichen-Datenverzeichnis |
| 2. | ...\lib\Verkehrszeichen\ |
Verwendete Tabellen
Relationsname
|
Relationstyp
|
Inhalte
|
Objekttyp
|
Verkehrszeichen_Bilder
|
nicht-kartierbar
|
verknüpfte Bilder
|
|
Verkehrszeichen_Briefe
|
nicht-kartierbar
|
verknüpfte Dokumente
|
|
Verkehrszeichen8
|
kartierbar, kein Zugriff
|
Verkehrszeichen, nur Grafik
|
Text
|
Verkehrszeichen7
|
kartierbar, kein Zugriff
|
Verkehrszeichen, nur Grafik
|
Text
|
Verkehrszeichen6
|
kartierbar, kein Zugriff
|
Verkehrszeichen, nur Grafik
|
Text
|
Verkehrszeichen5
|
kartierbar, kein Zugriff
|
Verkehrszeichen, nur Grafik
|
Text
|
Verkehrszeichen4
|
kartierbar, kein Zugriff
|
Verkehrszeichen, nur Grafik
|
Text
|
Verkehrszeichen3
|
kartierbar, kein Zugriff
|
Verkehrszeichen, nur Grafik
|
Text
|
Verkehrszeichen2
|
kartierbar, kein Zugriff
|
Verkehrszeichen, nur Grafik
|
Text
|
Verkehrszeichen1
|
kartierbar, editierbar
|
Verkehrszeichen, Grafik und Sachdaten
|
Text
|
VerkehrszeichenMast
|
kartierbar, editierbar
|
Masten, Grafik und Sachdaten
|
Vektor
|
VerkehrLib, VerkehrLib1 - VerkehrLib8
|
9 Steuertabellen, nicht sichtbar, Zugriff über Verkehrszeichen bearbeiten
|
Verkehrszeichenkatalog
|
|
|
Um farbige, drehbare Verkehrszeichen in einer Karte zu platzieren, verwendet GeoAS spezielle TrueType-Schriftarten. In diesen Schriftarten sind die einzelnen Farben eines Verkehrszeichens als separate Zeichen abgelegt. Durch die richtige Überlagerung der Zeichen entstehen in der Karte die farbigen Verkehrszeichen.
| • | Die Schriftarten GeoAS_Verkehrszeichen_1-n.ttf gehören zum Standard-Lieferumfang und werden mit den Softwareupdates aktualisiert. Zusätzliche Zeichen können über weitere eigene Fonts hinzugefügt werden. |
| • | Reihenfolge der Layer in der Layerkontrolle (von unten nach oben) : VerkehrszeichenMast, Verkehrszeichen1-8 |
| • | Das Modul GeoAS Verkehrszeichen bedient den Mastlayer und die 8 Symbollayer automatisch und gleichzeitig. Dazu ist die Bearbeitung der Grafik ausschließlich über die Schaltflächen und Dialoge möglich. |
|
Nachdem die Gruppe geöffnet ist und die Layer in der richtigen Reihenfolge sortiert sind (siehe oben), können direkt neue Masten und Zeichen erfasst werden.
Funktionen für die grafische Gestaltung der Masten und Zeichen
Mit Mast setzen wird an einer Kartenposition ein neues Mastsymbol platziert. Anschließend wird automatisch der Dialog Mast bearbeiten für das Hinzufügen von Zeichen geöffnet. Diese können aus einem Katalog ausgewählt werden.
Nach dem Schließen des Dialoges können die Zeichen mit den Funktionen Ausrichten, Verschieben und Drehen in die richtige Position gebracht werden.
Funktionen für die Erfassung von Sachdaten
Die Sachinformationen zu den Zeichen werden - wie in allen anderen Modulen - über die Karteikarte eingegeben. Eine Karteikarte enthält immer einen Mast und sämtliche ihm zugeordneten Zeichen. Dabei ist es unerheblich, ob ein Mast oder ein Zeichen zum Öffnen der Karteikarte ausgewählt wird.
|
|
