Tabelle Link

 Home  Zurück  Weiter

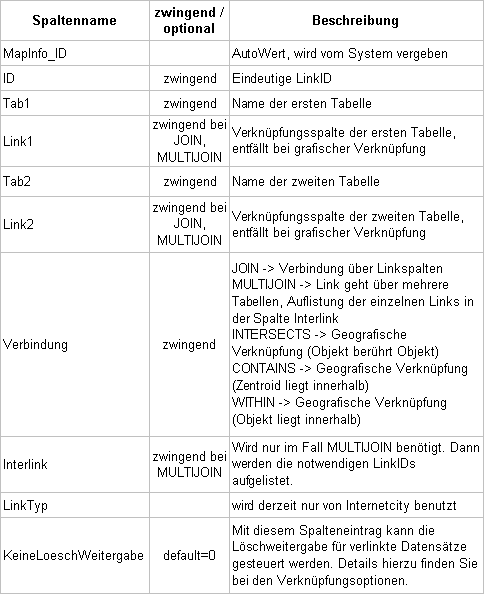

Die Tabelle Link enthält die Informationen zur Verknüpfung der Relationen.

Link_Tabelle



Die folgenden Beispiele sollen die Konfiguration der Verlinkung verdeutlichen.

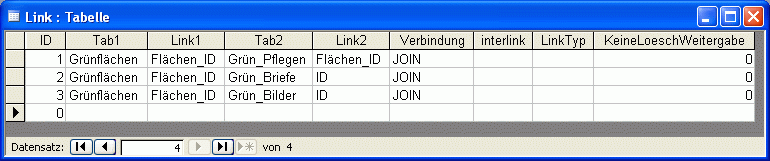

Beispiel 1: Eine grafische Relation (Grünflächen) wird mit drei weiteren Tabellen (Grün_Pflegen, Grün_Briefe und Grün_Bilder) 1:n verlinkt.

Die Verlinkungen erfolgen über Linkspalten (JOIN):



bsp_join

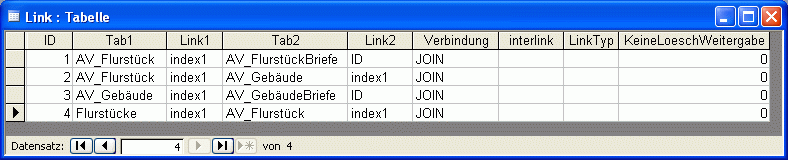

Beispiel 2: Eine nicht-grafische Relation (AV_Flurstück) wird über einen 1:1 Schlüssel mit einer grafischen Relation (Flurstücke) und zwei weiteren Tabellen (AV_Gebäude, AV_FlurstückBriefe) 1:n verlinkt. Des weiteren wird für eine verlinkte Relation (AV_Gebäude) eine Unterverlinkung zu einer Relation (AV_GebäudeBriefe) eingerichtet.

Die Verlinkungen erfolgen über Linkspalten (JOIN):

bsp_join_1

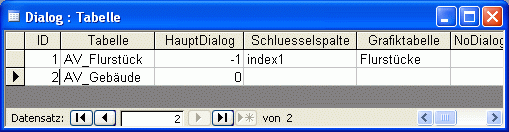

Zusätzlich muss in der Tabelle Dialog in der Spalte Grafiktabelle die benutzte Grafiktabelle angegeben werden.

bsp_join_2

(Auszug aus der Tabelle Dialog)

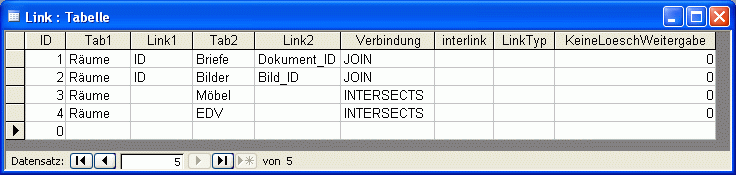

Beispiel 3: Eine grafische Relation (Räume) wird über einen Objektlink mit 2 anderen grafischen Relationen (Möbel und EDV) 1:n verlinkt. Die grafische Verknüpfung wird mit INTERSECTS realisiert.

Zusätzlich werden zwei weitere Tabellen (Briefe und Bilder) mit JOIN an die Relation Räume 1:n verlinkt.

bsp_intersects

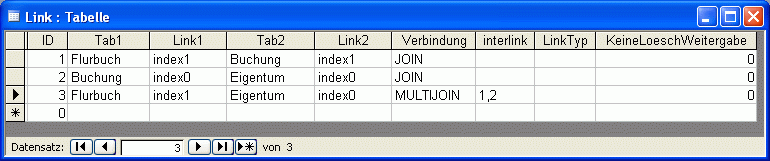

Beispiel 4: Eine Relation (Flurbuch) soll mit einer weiteren Relation (Eigentum) verknüpft werden. Da eine direkte Verknüpfung der Relationen nicht möglich ist, muss der Weg über eine dritte Relation (Buchung) gewählt werden. Über index1 wird die Verlinkung Flurbuch – Buchung, über index0 die Verlinkung  Buchung – Eigentum realisiert. Über eine MULTIJOIN-Verknüpfung wird die Relation Flurbuch mit der Relation Eigentum verlinkt.

bsp_multijoin




Bitte beachten Sie, dass die verknüpften Schlüsselspalten in allen Tabellen gleich heißen müssen, um die GeoAS Filterfunktion korrekt anwenden zu können!
