Zur Digitalisierung der Lage von Detailplänen

Um einen Detailplan zu digitalisieren:

Aktivieren Sie auf der Schaltflächenleiste „Wasser Digitizer" die Schaltfläche „Detailplan digitalisieren".

Digitalisieren Sie dann den Umriss des Detailplans, indem Sie für jeden Eckpunkt einmal klicken und auf dem letzten Punkt einen Doppelklick machen. Anschließend öffnet sich die Eingabemaske „Digitizer Detailplan". Geben Sie hier eine Detailplan-ID ein. Nachdem Sie ein Mal eine Detailplan-ID eingegeben haben, zählt das System bei der Digitalisierung weiterer Detailpläne diese Detailplan-ID automatisch hoch. Wählen Sie über die Browser-Schaltfläche neben dem Feld „Datei" die Datei aus, die den Detailplan enthält und geben Sie gegebenenfalls eine Beschreibung ein.

Hinweis_klein

•	Der Detailplan wird automatisch mit allen anderen Elementen verlinkt, die sich im Bereich des Detailplans befinden bzw. diesen schneiden und ihrerseits noch mit keinem anderen Detailplan verlinkt sind.

•	Dies betrifft

Knoten

Rohre

Hausanschlüsse

HA-Anschlusselemente

HA-Schieber

•	Um die Verlinkung später zu ändern, nutzen Sie bitte die Funktion Verlinken.

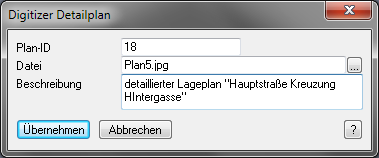

Digitizer_Detailplan

Mit <Übernehmen> wird die Eingabemaske geschlossen und sämtliche über sie vorgenommenen Eintragungen in die richtigen Datenbanken abgespeichert. Außerdem wird der Detailplan nun grafisch im Kartenbild dargestellt. Das Objekt wird automatisch in der Relation „Detailplan" gespeichert.

Mit <Abbrechen> brechen Sie die Digitalisierung des Detailplans sowie die Eingabe der Daten ab. Sämtliche bis dahin vorgenommenen Eintragungen werden nicht in die Datenbank übernommen.

Mit <?> erhalten Sie Informationen aus der GeoAS Wasser-Online-Hilfe zu der gerade aktivierten Funktion.
