Einfügepunkte setzen

Home  Zurück  Weiter

Beim Digitalisieren oder Verschieben von Leitungselementen (Rohr oder Hausanschluß-Leitung) tritt häufig das Problem auf, dass der Mittelpunkt von Knotenelementen oder Hausanschluß-Armaturen nicht gefangen werden kann. Mit Hilfe der Funktion „Einfügepunkte setzen", werden Hilfspunkte im kosmetischen Layer erzeugt, die dann beim Digitalisieren oder Verschieben der Leitungen und Rohre gefangen werden können.

Wählen Sie dazu die Elemente aus, zu denen Einfügepunkte erzeugt werden sollen, und betätigen Sie die Schaltfläche „Einfügepunkte setzen".

Button_Einfügepunkte_setzen

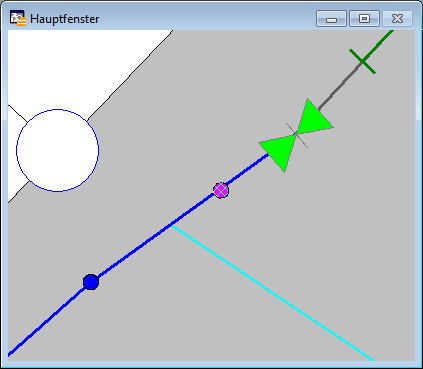

Beispiel: Eine Hausanschluss-Armatur wurde neu eingemessen und über die Funktion „Element verschieben" verschoben. Jetzt soll die Hausanschluß-Leitung nachgeführt werden. Dazu wird zunächst das Symbol für die Hausanschluß-Armatur ausgewählt.

Einfügepunkte_setzen_1



Nach Betätigung der Schaltfläche „Einfügepunkte setzen" erscheint im kosmetischen Layer ein Punktsymbol in der Mitte der Hausanschluß-Armatur.

Einfügepunkte_setzen_2

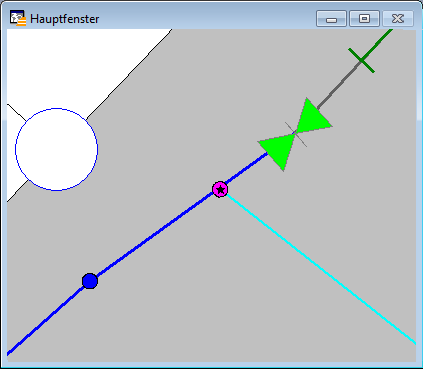

Die Hausanschluß-Armatur kann jetzt mit Hilfe der Funktion „Stützpunkte bearbeiten" auf der Schaltflächenleiste „Zeichnen" bearbeitet werden und dabei genau der Einfügepunkt gefangen werden. (Achten Sie dabei darauf, dass die SNAP-Funktion über die S-Taste auf der Tastatur aktiviert wurde und dass der kosmetische Layer auswählbar ist).

Einfügepunkte_setzen_3



Hinweis_klein

Als Symbolstil der Einfügepunkte wird der Standardsymbolstil verwendet, der unter Optionen > Einstellungen > MapInfo-Einstellungen > Stil festgelegt wird.
