HA-Anschlußarmatur digitalisieren
Zur Digitalisierung der Anschluß-Armatur des Hausanschlusses an die Hauptleitung (unter Umständen mit integriertem HA-Schieber)
Die Hausanschlußarmatur stellt denjenigen Punkt dar, an dem die Hausanschluss-Leitung mit der Hauptleitung verbunden ist.
Um eine Hausanschlußarmatur zu digitalisieren:
Aktivieren Sie auf der Schaltflächenleiste „Wasser Digitizer" die Schaltfläche „HA-Anschlußarmatur digitalisieren".

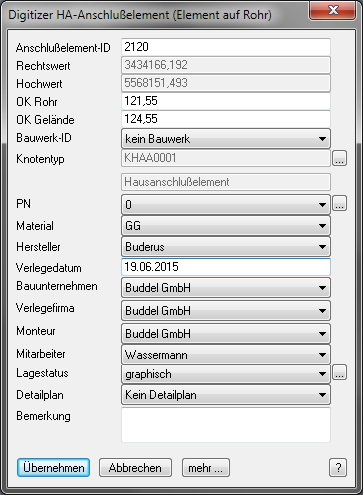

Zur Digitalisierung einer Hausanschluß-Armatur geben Sie einen Klick mit der linken Maustaste auf den Punkt der Wasserleitung, an dem die Hausanschlußarmatur digitalisiert werden soll. Dabei muß eine vorhandene Rohrleitung (kein "Nullrohr" !) in einem maßstäblichen Umkreis von 10 cm liegen. Die Eingabemaske „Digitizer HA-Anschlußelement" öffnet sich. Über dieses Dialogfenster können Sie die Datenbank-Inhalte für die Hausanschlussarmatur eingeben. Obligatorisch ist die Eingabe der Anschlußelement-ID. Nachdem Sie ein Mal eine Anschlußelement-ID eingegeben haben, zählt das System bei der Digitalisierung weiterer Anschlußarmaturen diese ID automatisch hoch.
Zusätzlich wird zum Knotentyp die ElementID eingeblendet.
|
Zu den Inhalten der Eingabemaske siehe Kapitel Karteikarte Hausanschluß-Armatur. |
Mit <Übernehmen> wird die Eingabemaske „Digitizer HA-Anschlußelement" geschlossen und sämtliche über sie vorgenommenen Eintragungen in die richtigen Datenbanken abgespeichert. Außerdem wird die Anschlußarmatur nun grafisch im Kartenbild dargestellt. Das Objekt wird automatisch in der Relation „HA_Anschlußelement" gespeichert.
Mit <Abbrechen> brechen Sie die Digitalisierung von Hausanschlußarmaturen sowie die Eingabe von Daten ab. Sämtliche bis dahin vorgenommenen Eintragungen werden nicht in die Datenbank übernommen.
Mit <?> erhalten Sie Informationen aus der GeoAS Wasser-Online-Hilfe zu der gerade aktivierten Funktion.
