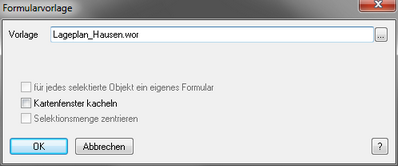

Formulare sind die eleganteste und leistungsfähigste Art, gestaltete Karten auszudrucken. Wählen Sie die gewünschte Vorlage aus. GeoAS erzeugt das Druck-Layout und setzt das Kartenfenster an der vorgegebenen Stelle in das Formular ein. Neue Formulare können mit Formularvorlage bearbeiten erstellt werden.
Ein Kartenfenster in ein Formular einfügen und drucken
|
|

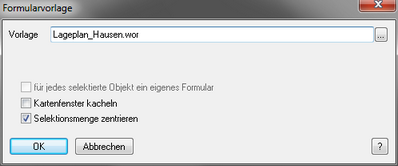

Mit der Option Selektionsmenge zentrieren wird das selektierte Objekt zentrisch in der Formularvorlage platziert. Die farbliche Ausgestaltung des selektierten Objektes kann in den Plot-Voreinstellungen geändert werden.
|
|

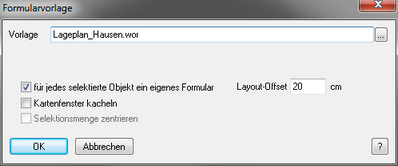

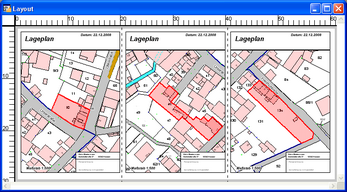

Mit der Option für jedes selektierte Objekt ein eigenes Formular werden Serienformulare erstellt. Mit Layout-Offset wird die Positionierung der Einzelformulare für die Formularserie festgelegt. Die Werte sind druckerspezifisch und müssen individuell ermittelt werden. Erfahrungsgemäß sollten ca. 20 cm eintragen (bei DIN/A4 Hochformat). Dieser Wert kann bei Bedarf über die Nachkommastellen "fein reguliert" werden. Das Layout-Offset ergibt aus der Summe des nicht bedruckbaren Seitenrandes rechts und links.
|
|

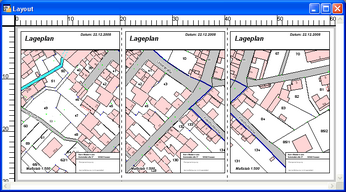

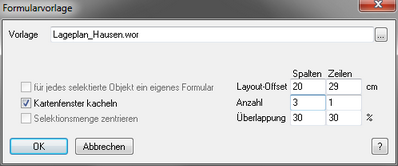

Mit der Option Kartenfenster kacheln wird der aktuelle Kartenfensterausschnitt auf mehrere Blätter verteilt. Layout-Offset siehe oben Anzahl der Blätter neben- / übereinander Überlappung des Kartenfensterausschnitts
|
|
Druckt die Vorlage und schließt anschließend das Plotfenster und das Layoutfenster |
|
Bearbeiten |
Anpassung des Formulars (z.B. Verschieben des Kartenausschnitts). Die Fenster und Relationen bleiben geöffnet und müssen nach dem Drucken/Bearbeiten manuell geschlossen werden (Datei > Plot schließen). |
Seite einrichten |
Windows-Standard-Menü zur Seiteneinrichtung |
Wiederholen |
Ruft die Formularvorlage erneut auf. (z. B. falls ein unpassender Maßstab ausgewählt wurde.) |
Abbrechen |
Beendet die Druckfunktion und schließt sämtliche temporären Druckfenster. |
 Vorsicht |
Sofern der Maßstab und die Koordinaten des Kartenrahmens auf dem Plan ausgewiesen werden, sollten Sie das Verschieben und Zoomen des Karteninhaltes im Plotfenster unbedingt vermeiden, da anderenfalls die abgebildeten Werte nicht mehr mit der Karte korrespondieren. |
 Hinweis |
Die Funktion setzt im Kartenfenster ein kartesisches Koordinatensystem als Projektion voraus. Sollte das aktuelle Kartenfenster beispielsweise eine Länge-/Breite-Projektion haben, öffnet sich ein Dialog, in dem Sie die Projektion ändern müssen. Anschließend wird die Projektion wieder auf die ursprüngliche Einstellung zurückgesetzt. Ein Filter erkennt alle grafischen Objekte und vernachlässigt alle nicht-grafische Objekte. Sobald eine Selektion auf einer nicht-grafischen Relation vorliegt oder in der Selektionsmenge Datensätze ohne grafisches Objekt enthalten sind, wird die Formularvorlage ohne Abbruch oder Meldung aufgerufen und ausgeführt. Gegebenenfalls wird die Option Serienformular vernachlässigt. Wie Sie ein Formular erstellen, können Sie im Workshop in einzelnen Arbeitsschritten erlernen. |
