Die Karteikarte Knotenelement stellt Ihnen detaillierte Informationen zu einzelnen Knoten zur Verfügung. Diese Informationen können z.B. für Verwaltungszwecke genutzt werden.
Das Wassernetz wird in GeoAS Wasser aus einzelnen sogenannten Knoten gebildet. Jeweils zwei dieser Knoten werden durch eine Rohrleitung miteinander verbunden. Als Knoten sind alle relevanten Punktobjekte wie Schieber, Klappen, Reduzierstücke, Formteile (Winkelstücke) oder Verbindungsstücke (Muffe oder Flansch) definiert. Diese sind durch ihre Lagekoordinaten im Raum definiert. Ein Rohr verbindet immer genau zwei Knoten miteinander.

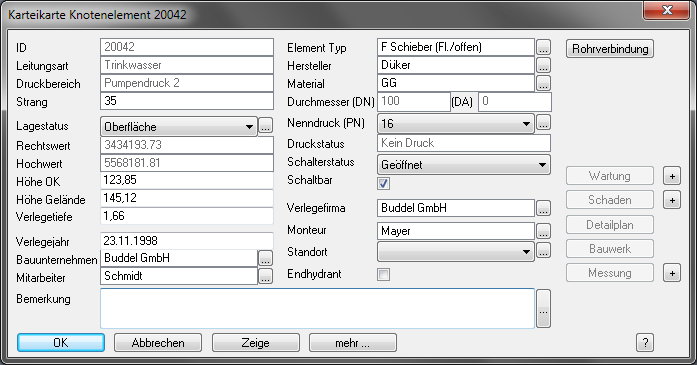

Um die Karteikarte zu einem Knotenelement zu öffnen, wählen Sie ein Knotenelement im Kartenfenster aus und betätigen Sie Wasser > Karteikarte > Selektiertes Objekt.
ID |
Knoten-ID |
Leitungsart |
Leitungsart wie Hauptleitung, Fernleitung, Versorgungsleitung etc., aus Relation "Strang" |
Druckbereich |
Druckbereich wie Niederdruck, Hochdruck etc., aus Relation Strang |
Strang |
Strang-ID, durch Anklicken öffnet sich die Karteikarte des entsprechenden Stranges. Liegt der Knoten an mehreren Strängen an (Eckpunkt wie z.B. T-Stück), ist ein Auswahlmenü vorgeschaltet. Die Zugehörigkeit zu einem Strang wird über die angeschlossenen Rohre gesteuert. |
Lagestatus |
Gibt an, auf welche Art die Lagekoordinaten ermittelt wurden (z.B.: grafisch, vermessen etc.). |
Rechtswert, Hochwert |
Lagekoordinaten |
Höhe OK |
Höhe der Knotenoberkante |
Höhe Gelände |
Höhe der Geländeerscheinung wie z.B. Schieberkappe |
Verlegetiefe |
Verlegetiefe des Knotens |
Verlegejahr |
Textfeld zur Angabe des Verlegedatums oder -jahres |
Bauunternehmen |
Gibt das ausführende Bauunternehmen. Durch Anklicken öffnet sich die entsprechende Karteikarte, Auswahl über die Browser-Schaltfläche. |
Mitarbeiter |
Gibt den Mitarbeiter an, der die Verlegung kontrolliert hat. Durch Anklicken öffnet sich die entsprechende Karteikarte, Auswahl über die Browser-Schaltfläche. |
Elementtyp |
Durch Anklicken öffnet sich die entsprechende Karteikarte, Auswahl über die Browser-Schaltfläche. Ist die Option „Grafik mitführen" im Auswahldialog aktiviert, ändert sich automatisch auch die graphische Darstellung, wenn ein anderer Elementtyp ausgewählt wird. |
Hersteller |
Durch Anklicken öffnet sich die entsprechende Karteikarte, Auswahl über die Browser-Schaltfläche. |
Material |
Durch Anklicken öffnet sich die entsprechende Karteikarte, Auswahl über die Browser-Schaltfläche. |
Durchmesser (DN) |
Der Innendurchmesser wird durch die angeschlossenen Rohre vorgegeben. |
Durchmesser (DA) |
Der Außendurchmesser wird durch die angeschlossenen Rohre vorgegeben. |
Nenndruck |
Auswahl des entsprechenden Wertes |
Druckstatus |
Druck / Kein Druck |
Schalterstatus |
Geöffnet / Geschlossen |
Schaltbar |
Ja / Nein. |
Verlegefirma |
Gibt die ausführende Verlegefirma an. Über die Browser-Schaltfläche lässt sich ein Auswahldialog zur Auswahl des gewünschten Eintrags auswählen. |
Monteur |
Gibt den ausführenden Monteur an. Über die Browser-Schaltfläche lässt sich ein Auswahldialog zur Auswahl des gewünschten Eintrags auswählen. |
Standort |
Angabe/Auswahl des entsprechenden Wertes |
Endhydrant |
Ja / Nein |
|
Handelt es ich um einen schaltbaren Knoten (Schieber oder Klappe), enthält die Karteikarte zusätzlich das Statusfeld "Schaltbar" sowie das Feld "Schalterstatus". Ist das Häkchen "Schaltbar" gesetzt, kann der Schalterstatus über die Funktion Schieber stellen verändert werden. Die Auswahl des Wertes "Geöffnet" oder "Geschlossen" im Feld "Schalterstatus" ist mit der Ausführung der Funktion "Schieber stellen" vergleichbar. |
|
Mit <Rohrverbindung> öffnen Sie die Karteikarten aller angeschlossenen Rohre nach vorgeschaltetem Auswahlmenü. |
|
Mit <Wartung> öffnen Sie die Karteikarte einer zugehörigen Wartung (sofern vorhanden). |
|
Mit <Schaden> öffnen Sie die Karteikarte eines zugehörigen Schadens (sofern vorhanden). |
|
Mit <Detailplan> öffnen Sie ein Fenster mit einem Detailplan (sofern vorhanden). |
|
Mit <Bauwerk> öffnen Sie die Karteikarte eines zugehörigen Bauwerkes (sofern vorhanden). |
|
Mit <Messung> öffnen Sie die Karteikarte einer zugehörigen Messung (sofern vorhanden). |
Mit <OK> schließen Sie die Karteikarte und speichern alle auf der Karteikarte vorgenommenen Veränderungen ab.
Mit <Abbrechen> schließen Sie die Karteikarte unter Verwerfung aller vorgenommenen Änderungen.
Mit <Zeige> können Sie das Knotenelement ins Zentrum des Kartenfensters platzieren und anzeigen lassen.
Mit <mehr...> können zusätzliche Daten (sofern vorhanden) angezeigt werden.
Mit <?> erhalten Sie Informationen aus der GeoAS Wasser-Online-Hilfe zu der gerade aktivierten Funktion.
