Stränge sind logische Einheiten und werden nicht kartiert (in der Karte dargestellt). Ein hydraulischer Strang ist definiert als die Menge aller Elemente der Versorgungsleitung entlang eines Leitungsabschnittes zwischen zwei Vermaschungspunkten bei gleichbleibendem Leitungsdurchmesser und Druckverhältnis.

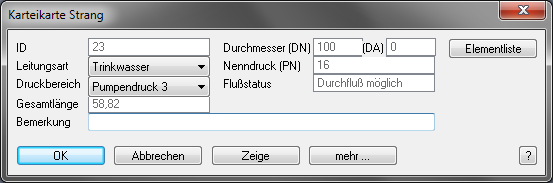

Sie können aber auch zu den Strängen eine Karteikarte mit Informationen aufrufen.Selektieren Sie ein Rohr oder einen Knoten und betätigen Sie den Menüpunkt Wasser > Karteikarte > Strang. Eine Karteikarte mit detaillierten Informationen zum entsprechenden Strang wird geöffnet.
ID |
Strang-ID |
Leitungsart |
Leitungsart wie Hauptleitung, Fernleitung, Versorgungsleitung etc. |
Druckbereich |
Druckbereich wie Niederdruck, Hochdruck etc. |
Gesamtlänge |
Stranglänge berechnet aus den Einzellängen betroffener Rohre |
Durchmesser (DN) |
Der Innendurchmesser wird durch die betroffenen Rohre vorgegeben. |
Durchmesser (DA) |
Der Außendurchmesser wird durch die betroffenen Rohre vorgegeben. |
Nenndruck |
Wird durch die betroffenen Rohre vorgegeben. |
Flußstatus |
Gibt an, ob ein Durchfluß möglich ist. Wird durch das Öffnen aller Schieber oder das Schließen eines Schiebers auf dem betroffenen Strang gesteuert. |
Schaltfläche <Elementliste> |
Diese Schaltfläche öffnet eine Auswahlliste aller diesem Strang zugeordneten Rohre und Knoten. Wählen Sie eins der im Fenster "Rohr/Knoten wählen" aufgelisteten Objekte aus und bestätigen Sie mit <OK>. Die entsprechende Rohr-Karteikarte oder Knoten-Karteikarte wird aufgerufen. |
Mit <OK> schließen Sie die Karteikarte und speichern alle auf der Karteikarte vorgenommenen Veränderungen ab.
Mit <Abbrechen> schließen Sie die Karteikarte unter Verwerfung aller vorgenommenen Änderungen.
Mit <Zeige> können Sie den Strang ins Zentrum des Kartenfensters platzieren und anzeigen lassen.
Mit <mehr...> können zusätzliche Daten (sofern vorhanden) angezeigt werden.
Mit <?> erhalten Sie Informationen aus der GeoAS Wasser-Online-Hilfe zu der gerade aktivierten Funktion.
