Die Karteikarte Rohrverbindung stellt Ihnen detaillierte Informationen zu einzelnen Rohren zur Verfügung. Diese Informationen können z.B. für Verwaltungszwecke genutzt werden.
Eine Rohrverbindung verbindet einen Anfangs- und einen Endpunkt (die sog. Knoten) miteinander und definiert damit einen Leitungsabschnitt. Ein Rohr verbindet demnach immer zwei Knoten und bildet zwischen diesen eine gerade Kante. Falls in einem Leitungszug nicht alle Einzelemente bekannt sind bzw. eine solche Information nicht erwünscht ist, werden zur Realisierung von Leitungsknicken sogenannte Konstruktionspunkte verwendet, die wassertechnisch keine Relevanz haben. Der Leitungsabschnitt zwischen zwei Punktobjekten ist durch die Information "Von Knoten / Nach Knoten" logisch definiert.

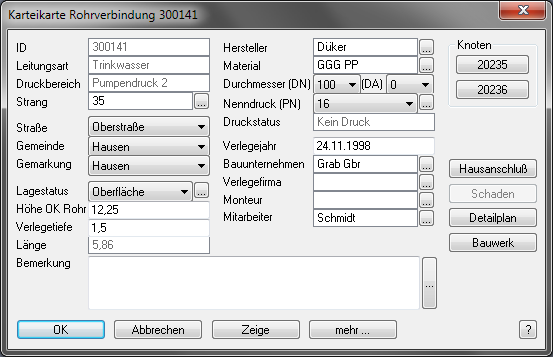

Um die Karteikarte zu einer Rohrverbindung aufzurufen, wählen Sie ein Rohr im Kartenfenster aus und betätigen Sie Wasser > Karteikarte > Selektiertes Objekt.
ID |
Rohr-ID |
Leitungsart |
Leitungsart wie Hauptleitung, Fernleitung, Versorgungsleitung etc., aus Relation "Strang" |
Druckbereich |
Druckbereich wie Niederdruck, Hochdruck etc., aus Relation Strang |
Strang |
Strang-ID, durch Anklicken öffnet sich die Karteikarte des entsprechenden Stranges der über die Browser-Schaltfläche ausgewählt werden kann. |
Straße, Hausnummer, Gemeinde, Gemarkung |
Lagebezeichnung, aus Relationen Strang und HA-Zähler. |
Lagestatus |
Der Lagestatus gibt an, auf welche Art die Lagekoordinaten ermittelt wurden (z.B.: grafisch, vermessen etc.). |
Höhe OK Rohr |
Höhe der Rohroberkante |
Verlegetiefe |
Verlegetiefe des Rohres |
Länge |
Rohrlänge, berechnet aus der Grafik |
Hersteller |
Durch Anklicken öffnet sich die entsprechende Karteikarte, Auswahl über die Browser-Schaltfläche. |
Material |
Durch Anklicken öffnet sich die entsprechende Karteikarte, Auswahl über die Browser-Schaltfläche. |
Durchmesser (DN), Durchmesser (DA) und Nenndruck |
Auswahl der entsprechenden Werte. |
Verlegejahr |
Textfeld zur Angabe des Verlegedatums oder -jahres. |
Bauunternehmen |
Gibt das ausführende Bauunternehmen an. Durch Anklicken öffnet sich die entsprechende Karteikarte, Auswahl über die Browser-Schaltfläche. |
Verlegefirma |
Gibt die ausführende Verlegefirma an. Über die Browser-Schaltfläche läßt sich ein Auswahldialog zur Auswahl des gewünschten Eintrags auswählen. |
Monteur |
Gibt den ausführenden Monteur an. Über die Browser-Schaltfläche läßt sich ein Auswahldialog zur Auswahl des gewünschten Eintrags auswählen. |
Mitarbeiter |
Gibt den Mitarbeiter an, der die Verlegung kontrolliert hat. Durch Anklicken öffnet sich die entsprechende Karteikarte, Auswahl über die Browser-Schaltfläche. |
|
Mit <Knoten XY> öffnen Sie die Karteikarte der entsprechenden Endknoten des Rohres. |
|
Mit <Hausanschluß> öffen Sie die Karteikarte des zum Rohr gehörigen Hausanschlusses (sofern vorhanden). |
|
Mit <Schaden> öffnen Sie die Karteikarte des zum Rohr gehörigen Schadens (sofern vorhanden). |
|
Mit <Detailplan> öffnen Sie ein Fenster mit einem zum Rohr gehörigen Detailplan (sofern vorhanden). |
|
Mit <Bauwerk> öffnen Sie die Karteikarte eines zum Rohr gehörigen Bauwerkes (sofern vorhanden). |
Mit <OK> schließen Sie die Karteikarte und speichern alle auf der Karteikarte vorgenommenen Veränderungen ab.
Mit <Abbrechen> schließen Sie die Karteikarte unter Verwerfung aller vorgenommenen Änderungen.
Mit <Zeige> können Sie das Rohr ins Zentrum des Kartenfensters platzieren und anzeigen lassen.
Mit <mehr...> können zusätzliche Daten (sofern vorhanden) angezeigt werden.
Mit <?> erhalten Sie Informationen aus der GeoAS Wasser-Online-Hilfe zu der gerade aktivierten Funktion.
