Beispieleinstellungen (Plot Optionen)

 Home  Zurück  Vor

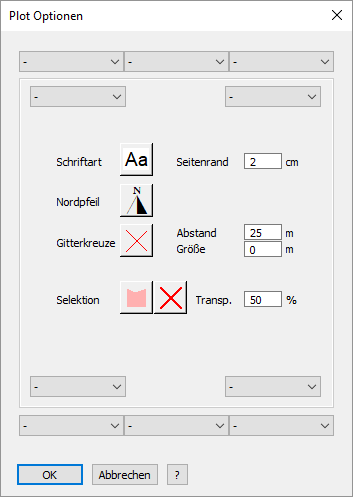

Dialog_x64_Plot_Optionen_Freitext_Beispiel_0

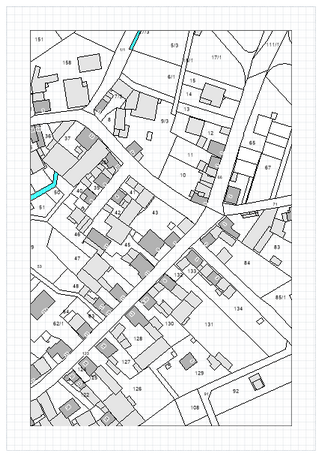

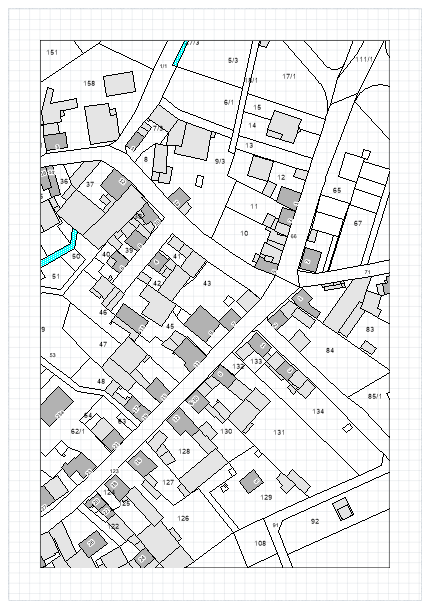

Kartenrand (äußerer Plotbereich): keine textlichen Ergänzungen

Kartenfeld (innerer Plotbereich): keine textlichen und/oder optischen Ergänzungen

plotfenster_x64_plot_optionen_beispiel_0.zoom75
(vergrößern)

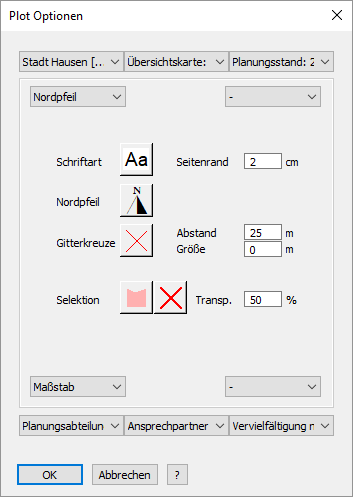

Dialog_x64_Plot_Optionen_Beispiel_1

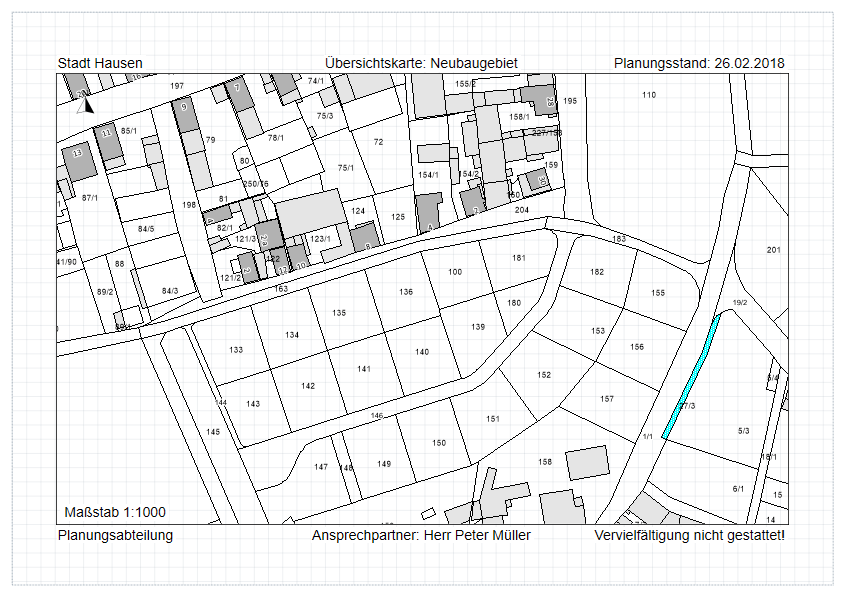

Kartenrand (äußerer Plotbereich): ausschließlich Freitexte

Kartenfeld (innerer Plotbereich): vordefinierte Platzhalter (Nordpfeil, Maßstab)

plotfenster_x64_plot_optionen_beispiel_1.zoom60
(vergrößern)

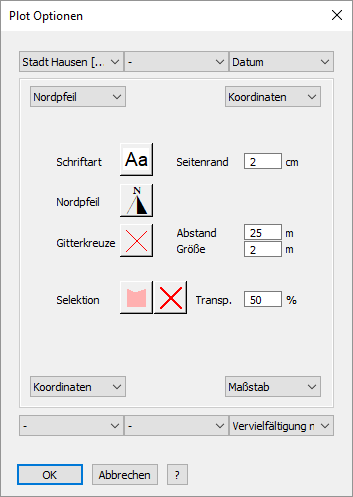

Dialog_x64_Plot_Optionen_Freitext_Beispiel_3

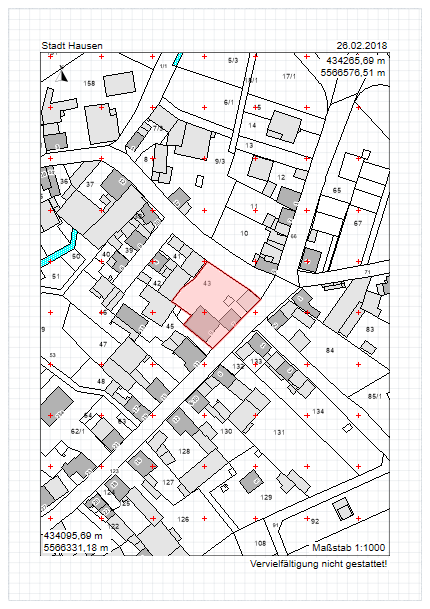

Kartenrand (äußerer Plotbereich): Freitexte und vordefinierte Platzhalter (Datum)

Kartenfeld (innerer Plotbereich): vordefinierte Platzhalter (Nordpfeil, Koordinaten, Maßstab) sowie optische Ergänzungen (Gitterkreuze, Selektionsdarstellung)

plotfenster_x64_plot_optionen_beispiel_3.zoom75
(vergrößern)

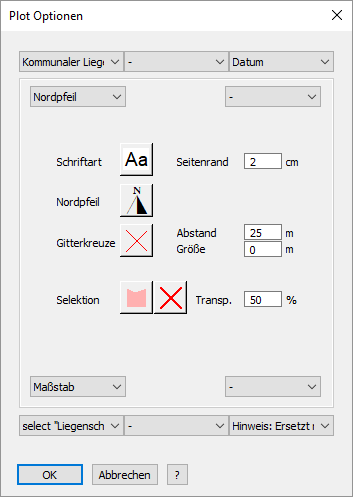

Dialog_x64_Plot_Optionen_Beispiel_5



Select-Anweisung: Kartenrand unten links

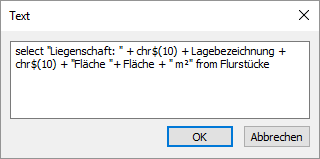

Dialog_x64_Plot_Optionen_Freitext_Beispiel_5

select "Liegenschaft: " + chr$(10) + Lagebezeichnung + chr$(10) + "Fläche "+ Fläche + " m²" from Flurstücke

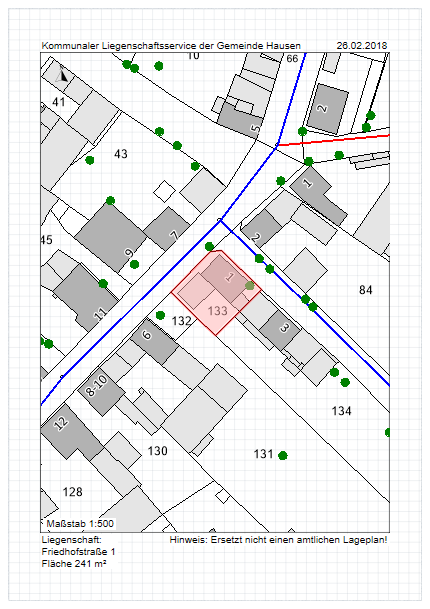

Kartenrand (äußerer Plotbereich): Freitexte, Select-Anweisung und vordefinierte Platzhalter (Datum)

Kartenfeld (innerer Plotbereich): vordefinierte Platzhalter (Nordpfeil, Maßstab) sowie optische Ergänzungen (Selektionsdarstellung)

plotfenster_x64_plot_optionen_beispiel_5.zoom75
(vergrößern)

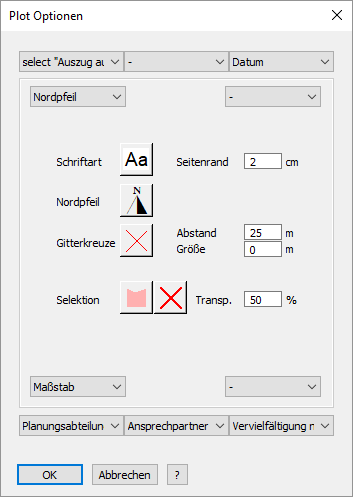

Dialog_x64_Plot_Optionen_Beispiel_2



Select-Anweisung: Kartenrand oben links

Dialog_x64_Plot_Optionen_Freitext_Beispiel_2

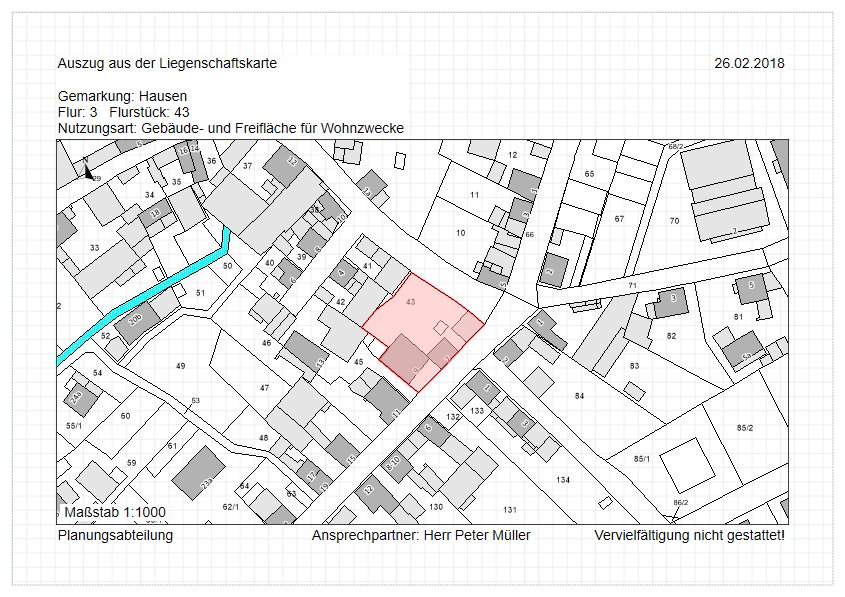

select "Auszug aus der Liegenschaftskarte" + chr$(10) + chr$(10) + "Gemarkung: "+ Gemarkung + chr$(10) + "Flur: " + Flur+ "   "+  "Flurstück: " + Flurstück + chr$(10) + "Nutzungsart: " + Hauptnutzung from Flurstücke

Kartenrand (äußerer Plotbereich): Freitexte, Select-Anweisung und vordefinierte Platzhalter (Datum)

Kartenfeld (innerer Plotbereich): vordefinierte Platzhalter (Nordpfeil, Maßstab) sowie optische Ergänzungen (Selektionsdarstellung)

plotfenster_x64_plot_optionen_beispiel_2.zoom60
(vergrößern)

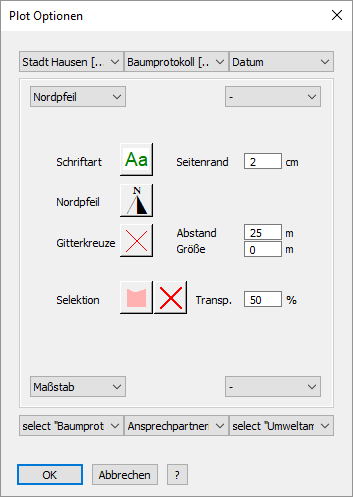

Dialog_x64_Plot_Optionen_Freitext_Beispiel_4



Select-Anweisung: Kartenrand unten links

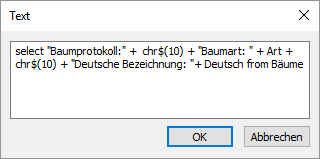

Dialog_x64_Plot_Optionen_Freitext_Beispiel_4a

select "Baumprotokoll:" +  chr$(10) + "Baumart: " + Art + chr$(10) + "Deutsche Bezeichnung: "+ Deutsch from Bäume



Select-Anweisung: Kartenrand unten rechts

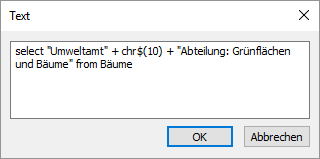

Dialog_x64_Plot_Optionen_Freitext_Beispiel_4b

select "Umweltamt" + chr$(10) + "Abteilung: Grünflächen und Bäume" from Bäume

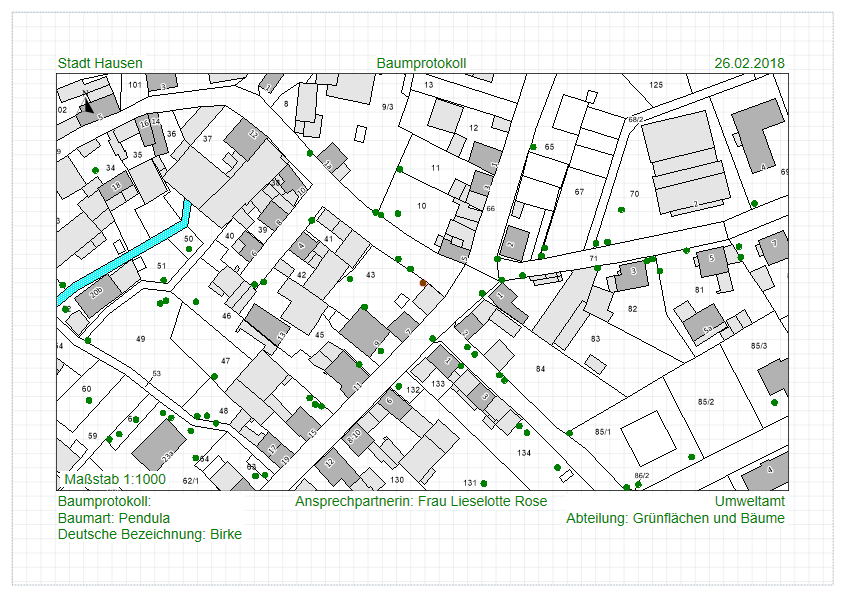

Kartenrand (äußerer Plotbereich): Freitexte, Select-Anweisungen und vordefinierte Platzhalter (Datum)

Kartenfeld (innerer Plotbereich): vordefinierte Platzhalter (Nordpfeil, Maßstab) sowie optische Ergänzungen (Selektionsdarstellung)

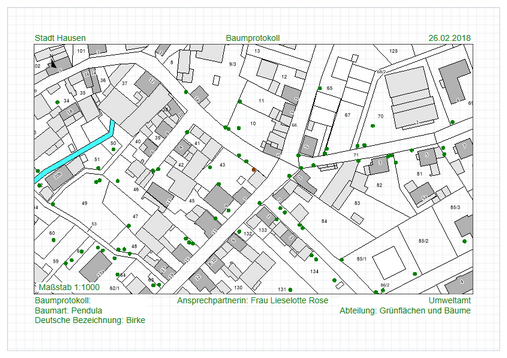

plotfenster_x64_plot_optionen_beispiel_4.zoom60
(vergrößern)
