Über den Dialog Plot Optionen können verschiedene Einstellungen zur Kartenausgestaltung getroffen werden (z.B.: Seitenränder, Beschriftungen, Gitterkreuze/-linien, Maßstab und Nordpfeil, Darstellung der Selektion). Für den äußeren Rahmen können optinal auch Freitexte platziert werden. Diese Freitexte unterstützen syntaktisch auch SQL-Befehle. Per "Select-Anweisung" können auf diese Art und Weise auch Datenbankinhalte von zuvor selektierten Objekten in den Ausdruck integriert werden.

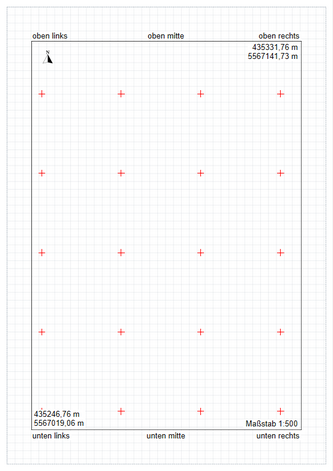

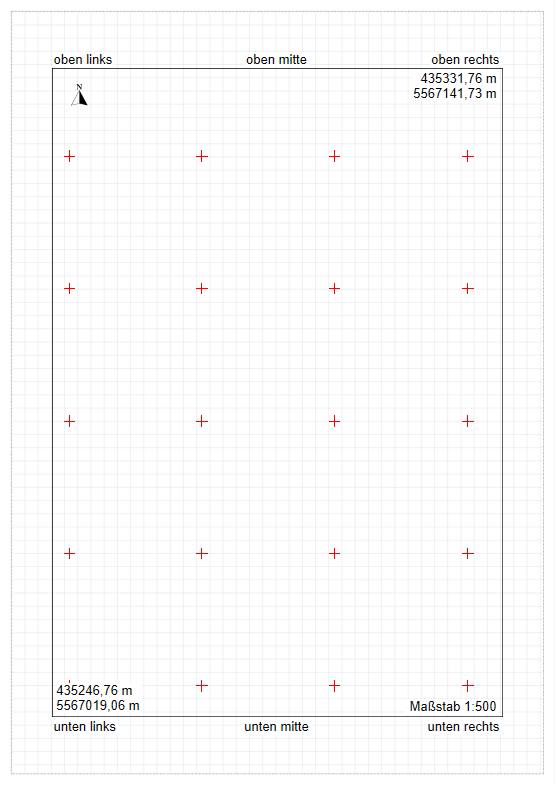

Beispieleinstellungen / Illustration
Beschriftungsoptionen für den Kartenrand (äußerer Plotbereich)
 | | (vergrößern) |
|
Es stehen folgende Beschriftungsoptionen zur Verfügung:
|
-
|
keine Beschriftung
|
[...]
|

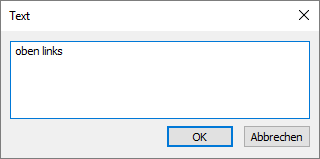

Freitext

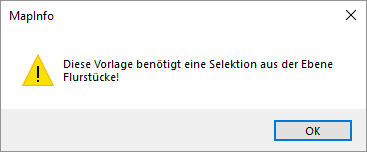

Über Freitexte werden syntaktisch auch SQL-Befehle unterstützt. Per "Select-Anweisung" können auf diese Art und Weise auch Datenbankinhalte von zuvor selektierten Objekten in den Ausdruck integriert werden.
 Hinweis |
| • | Ein dynamischer Zugriff auf Spaltenwerte erfolgt über die Syntax: select Spaltenname |
| • | Statische Textausdrücke in Kombination mit einer "Select-Anweisung" werden in Anführungszeichen gesetzt: "Beispieltext" |
| • | Ein Zeilenumbruch erfolgt über die Syntax: chr$(10) |
| • | Die Verkettung von Ausdrücken erfolgt über die Syntax: + (mathematisches Plus-Zeichen) |
|

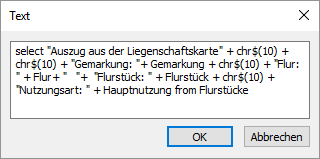

| • | select "Auszug aus der Liegenschaftskarte" + chr$(10) + chr$(10) + "Gemarkung: "+ Gemarkung + chr$(10) + "Flur: " + Flur+ " "+ "Flurstück: " + Flurstück + chr$(10) + "Nutzungsart: " + Hauptnutzung from Flurstücke |
| • | select chr$(10) + chr$(10) + Lagebezeichnung + chr$(10) + "Fläche "+ Fläche + " m²" from Flurstücke |
| • | select "Baumprotokoll:" + chr$(10) + "Baumart: " + Art + chr$(10) + "Deutsche Bezeichnung: "+ Deutsch from Bäume |
| • | select "Umweltamt" + chr$(10) + "Abteilung: Grünflächen und Bäume" from Bäume |
|
|
Maßstab
|
Anzeige des Maßstabes
|
Datum
|
Anzeige des aktuellen Systemdatums
|
Beschriftungsoptionen für das Kartenfeld (innerer Plotbereich)
 | | (vergrößern) |
|
Es stehen folgende Beschriftungsoptionen zur Verfügung:
|
-
|
keine Beschriftung
|
Nordpfeil
|
Abbildung eines Nordpfeils
|
Koordinaten
|
Koordinatenbeschriftung
|
Maßstab
|
Anzeige des Maßstabes
|
Funktionsübersicht

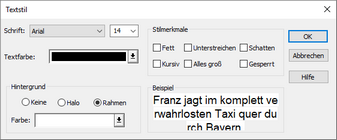

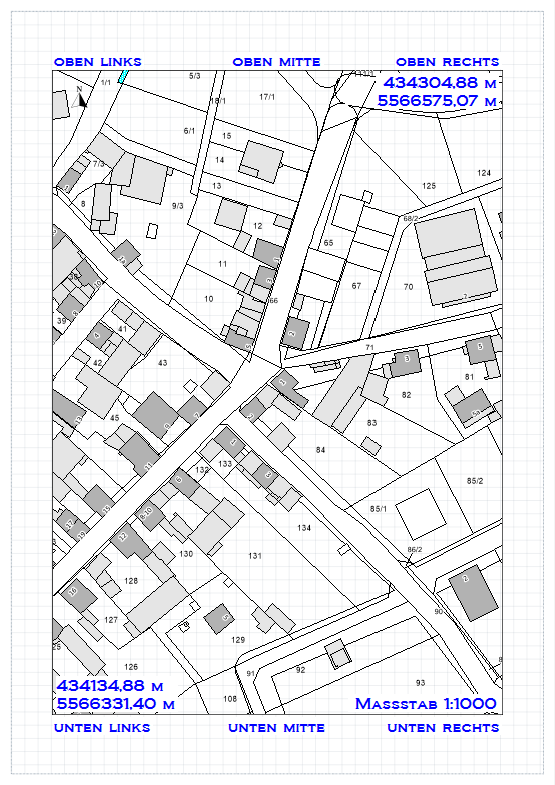

Schriftart
|
Voreinstellungen zur Schriftart. (Die Einstellungen gelten pauschal für alle Beschriftungen.)

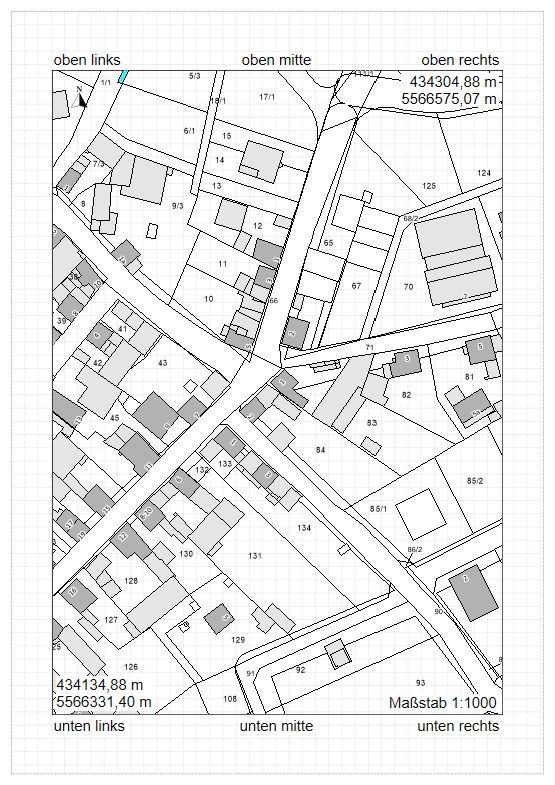

Beispiel 1
 | | (vergrößern) |
|
Beispiel 2
 | | (vergrößern) |
|
|
Seitenrand
|
Angabe des Seitenrandes. (Der Wert gilt pauschal für die Seitenränder oben, unten, rechts, links.)
Beispiel 1
Seitenränder 2cm
 | | (vergrößern) |
|
Beispiel 2
Seitenränder 5cm
 | | (vergrößern) |
|
|

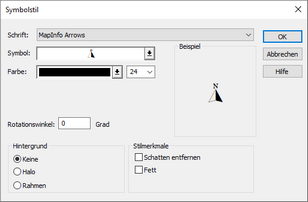

Nordpfeil
|
Voreinstellungen zum Nordpfeil.

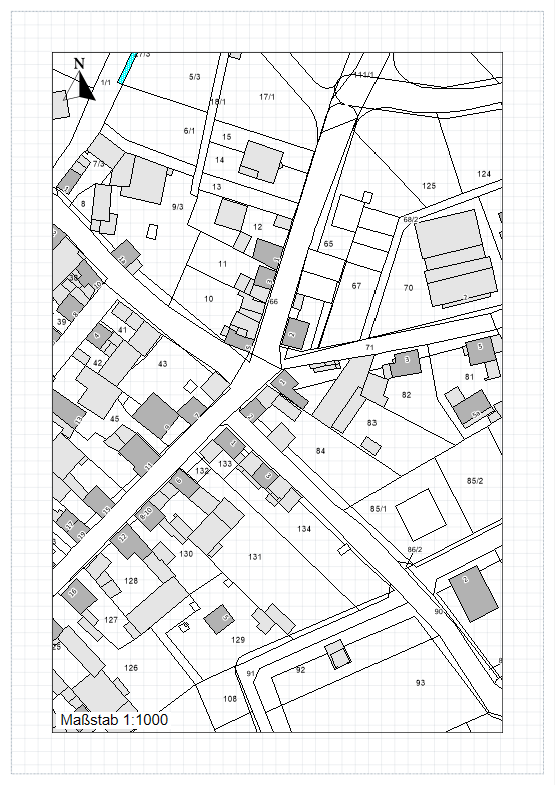

Beispiel 1
 | | (vergrößern) |
|

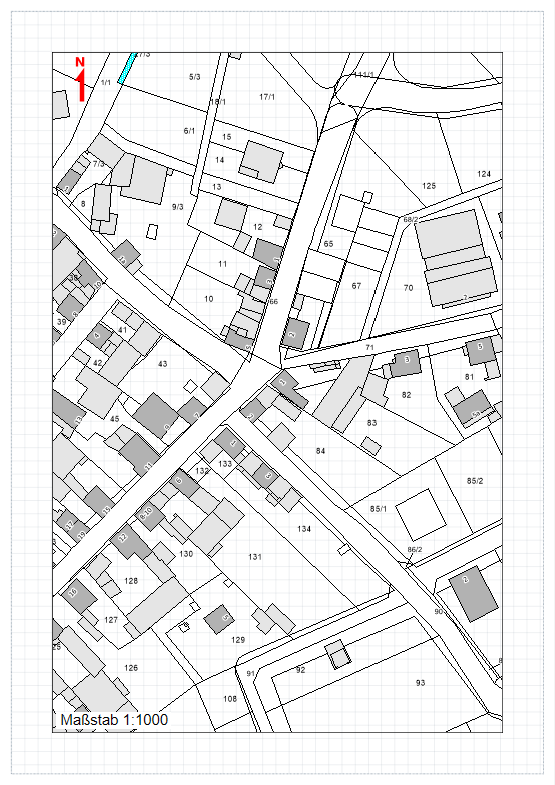

Beispiel 2
 | | (vergrößern) |
|
|
Gitterkreuze
|
Voreinstellung für die Ausgestaltung von Gitterkreuzen/Gitternetzen.
Abstand
|
Voreinstellungen für den Abstand der Gitterkreuze.
|
Größe
|
Voreinstellungen für die Größe der Gitterkreuze.
Hinweis: Sollen keine Gitterkreuze bzw. kein Gitternetz dargestellt werden, ist für Größe der Wert auf "0" (Null) zu setzen.
|
Beispiel 1:
ohne Gitterkreuze/Gitternetz
Abstand: beliebiger Wert
Größe: 0
 | | (vergrößern) |
|
Beispiel 2
mit Gitternetz im Abstand von 25m
Abstand: 25
Größe: 25
 | | (vergrößern) |
|

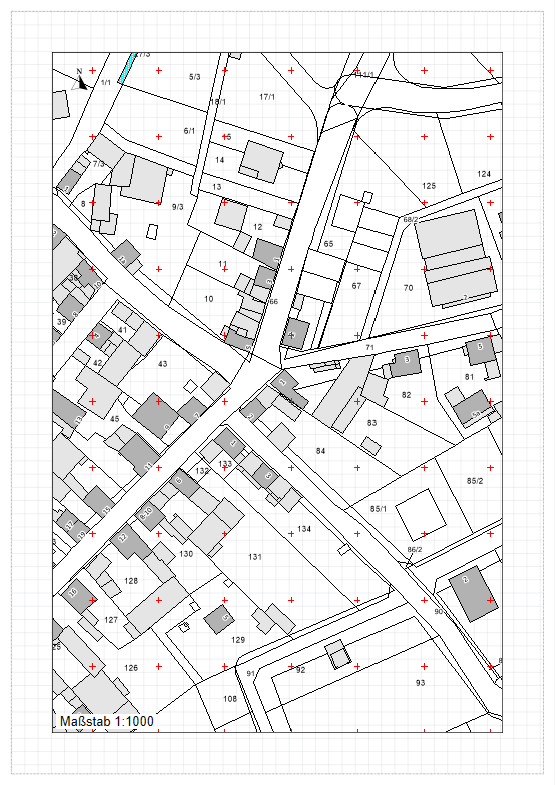

Beispiel 3
kleine Gitterkreuze im Abstand von 25m
Abstand: 25
Größe: 2
 | | (vergrößern) |
|
Beispiel 4
große Gitterkreuze im Abstand von 50m
Abstand: 50
Größe: 10
 | | (vergrößern) |
|
|

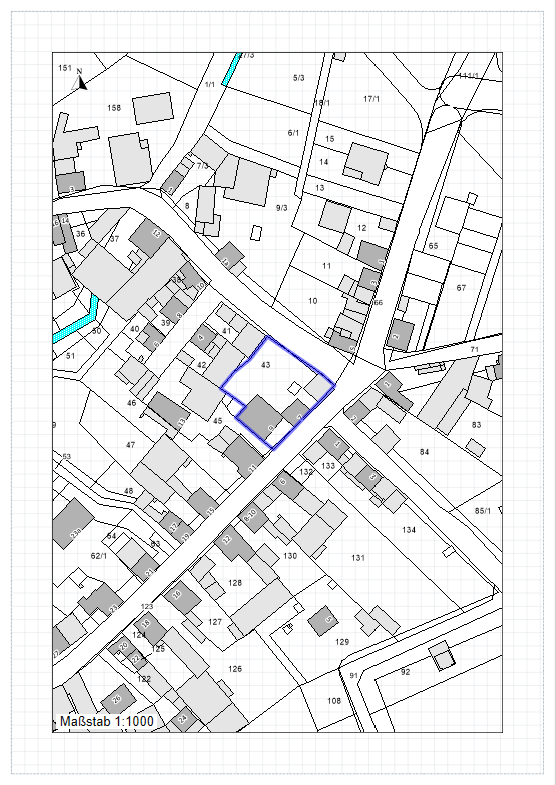

Selektion
|
Voreinstellungen für die Ausgestaltung der Selektionsdarstellung.
Transparenz
|
Voreinstellung für den Grad der Transparenz der Selektionsdarstellung.
|

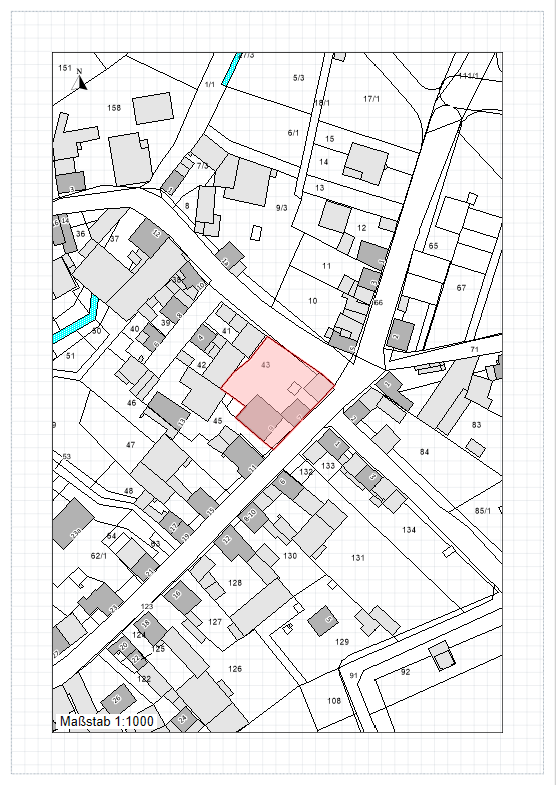

Beispiel 1
 | | (vergrößern) |
|
Beispiel 2
 | | (vergrößern) |
|
|
|
