Plot Vorlagen (speichern und aufrufen)

Sämtliche Einstellungen des Dialogs Karte plotten können unter einem individuellen Namen gespeichert und als Schnellzugriff über das Ribbon LAYOUT > Seite > Plot Vorlage bei Bedarf wieder abgerufen werden. So können häufig verwendete bzw. wiederkehrende Einstellungen zur Druckausgabe auf einfachste Art und Weise standardisiert werden.

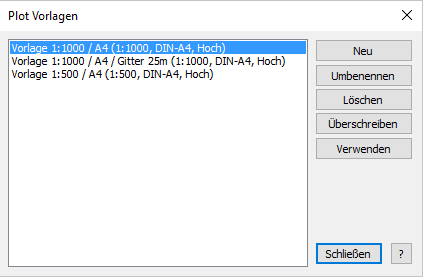

Dialog_x64_Plot_Vorlagen_speichern_2

Hinweis

•

Die Einstellungen für die Vorlagen werden automatisch in der nicht kartierbaren Relation PlotConfig.TAB gespeichert. Diese Relation befindet sich direkt im Installationsverzeichnis von GeoAS MapPlot 64-Bit. Sofern Sie zahlreiche Vorlagen mit komplexen Einstellungen erstellt haben, empfehlen wir. diese Relation gelegentlich zu sichern.

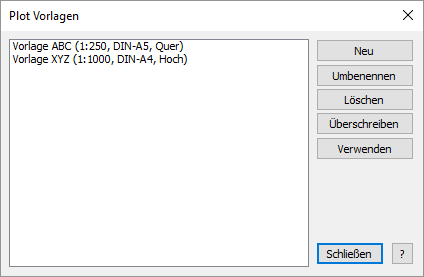

Funktionsübersicht

Neu	Erzeugt eine neu Vorlage mit den aktuellen Einstellungen der Dialoge Karte plotten und Plot Optionen. Die Angaben zu den Grundeinstellungen für Maßstab, Papierformat und Ausrichtung werden automatisch ergänzt.
Umbenennen	Die ausgewählte Vorlage wird unter einem anderen Namen gespeichert.
Löschen	Die ausgewählte Vorlage wird gelöscht.
Überschreiben	Die ausgewählte Vorlage wird mit den aktuell verwendeten Einstellungen der Dialoge Karte plotten und Plot Optionen aktualisiert.
Verwenden	Die ausgewählte Vorlage wird mit den darin verwendeten Einstellungen der Dialoge Karte plotten und Plot Optionen für den kommenden Ausdruck verwendet.
Schließen	Schließt den Dialog Plot Vorlagen.
? (Hilfe)	Ruft die Online-Hilfe für GeoAS MapPlot auf.

Plot Vorlagen speichern

Variante A) zuerst neue Vorlage erstellen und dann die korrespondierenden spezifischen Einstellungen vornehmen

•	Nehmen Sie im Dialog Karte plotten die Grundeinstellungen für Maßstab, Papierformat und Ausrichtung vor.

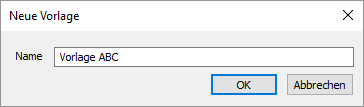

•	Erzeugen Sie dann über die Schaltfläche Neu eine neue Plotvorgabe. Schließen Sie den Dialog wieder.

•	Nehmen Sie nun in den Plot Optionen die gewünschten Einstellungen vor.

•	Wechseln Sie anschließend wieder in den Dialog Plot Vorlagen und wählen Sie die zuvor erstellte Vorlage aus.

•	Mit der Schaltfläche Überschreiben werden die aktuellen Einstellungen übernommen.

•	Mit der Schaltfläche Verwenden werden die aktuellen Einstellungen der aktuell ausgewählten Vorlage angewendet.

Variante B) zuerst die spezifischen Einstellungen vornehmen und dann die neue dazu korrespondierende Vorlage erstellen

•	Nehmen Sie im Dialog Karte plotten die Grundeinstellungen für Maßstab, Papierformat und Ausrichtung vor.

•	Nehmen Sie dann in den Plot Optionen die gewünschten Einstellungen vor. Schließen Sie den Dialog wieder.

•	Wechseln Sie anschließend in den Dialog Plot Vorlagen.

•	Erzeugen Sie über die Schaltfläche Neu eine neue Plotvorgabe.

•	Mit der Schaltfläche Verwenden werden die aktuellen Einstellungen der aktuell ausgewählten Vorlage angewendet.

Plot Vorlagen aufrufen

Sämtliche Einstellungen, die über den Dialog Karte plotten als Vorlage unter einem individuellen Namen gespeichert wurden, können als Schnellzugriff über das Ribbon LAYOUT > Seite > Plot Vorlage bei Bedarf wieder abgerufen werden. So können häufig verwendete bzw. wiederkehrende Einstellungen zur Druckausgabe auf einfachste Art und Weise standardisiert werden.

Markieren Sie gewünschte Vorlage und bestätigen Sie mit Verwenden.

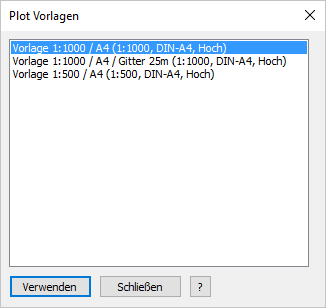

Dialog_x64_Plot_Vorlagen_aufrufen_1
