Karte plotten

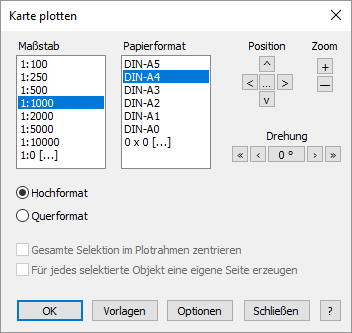

Über den Dialog Karte plotten können verschiedene Einstellungen zur Kartenausgabe getroffen werden (z.B.: Maßstab, Papierformat, Position, Zoom, Drehung, Papierausrichtung sowie Einstellungen zur Berücksichtigung von Selektionen). Ergänzende Einstellungen zur Kartengestaltung können über die Schaltfläche Optionen vorgenommen werden. Über die Schaltfläche Vorlagen können die Voreinstellungen als Muster gespeichert und zu einem späteren Zeitpunkt wieder aufgerufen werden.

Maßstab

Dialog_x64_Karte_plotten_Auswahl_Maßstab

Wählen Sie aus der Liste den gewünschten Maßstab (z. B. 1:1000).

Alternativ können Sie über die Option 1:0 [...] einen beliebigen Maßstab vorgeben.

Dialog_x64_Eigener_Maßstab

Beispiel 1:

Maßstab 1:500

Kartenfenster_x64_Karte_plotten_Maßstab_1

Beispiel 2:

Maßstab 1:2000

Kartenfenster_x64_Karte_plotten_Maßstab_2

Papierformat

Dialog_x64_Karte_plotten_Auswahl_Papierformat

Wählen Sie aus der Liste das gewünschte Papierformat.

Alternativ können Sie über die Option 0 x 0 [...] eine beliebige Größe vorgeben.

Dialog_x64_Eigene_Papiergröße

Beispiel 1:

DIN-A4

Kartenfenster_x64_Karte_plotten_Ausschnitt_A4

Beispiel 2:

15 x 15

Kartenfenster_x64_Karte_plotten_Ausschnitt_benutzerdefiniert

Hinweis

•	MapPlot wählt zur gewählten Papierformat automatisch die passende Papiergröße (sofern für den über die Druckereinstellungen ausgewählten Drucker die Papiergröße zur Verfügung steht).

Position

Schaltflächen_x64_Position

Der Plotrahmen kann über die Schaltflächen ˂ ˃ ˄ ˅ verschoben werden, um den Ausschnitt des Druckbereich gegebenenfalls anzupassen.

Kartenfenster_x64_Karte_plotten_Position_1

Kartenfenster_x64_Karte_plotten_Position_2

˂	Verschieben des Plotrahmens schrittweise nach oben.
˃	Verschieben des Plotrahmens schrittweise nach rechts.
	Einstellung der individuellen Schrittweite zum Verschieben des Plotrahmens.
˄	Verschieben des Plotrahmens schrittweise nach links.
˅	Verschieben des Plotrahmens schrittweise nach unten.

Die Schrittweite zum Verschieben des Plotrahmens kann mit Hilfe der Schaltfläche bei Bedarf individuell angepasst werden.

Dialog_x64_Position_Schrittweite

Zoom

Die Größe des Kartenausschnitts kann mit Hilfe der Schaltflächen + und - bei Bedarf zur besseren Orientierung schrittweise angepasst werden.

Kartenfenster_x64_Karte_plotten_Zoomausschnitt_1

Kartenfenster_x64_Karte_plotten_Zoomausschnitt_2

Drehung

Der Plotrahmen kann über die Schaltflächen ˂< < > ˃> gedreht werden, um den Druckbereich gegebenenfalls anzupassen.

Beispiel 1:

Drehung 0°

Kartenfenster_x64_Karte_plotten_Drehen_1

Beispiel 2:

Drehung 45°

Kartenfenster_x64_Karte_plotten_Drehen_2

<<	Drehen des Plotrahmens schrittweise mit 10 Grad nach links (gegen den Uhrzeigersinn).
˂	Drehen des Plotrahmens schrittweise mit 1 Grad nach links (gegen den Uhrzeigersinn).
	Einstellung eines individuellen Drehwinkels zum Drehen des Plotrahmens. positive Werte: Drehung nach rechts (im Uhrzeigersinn) negative Werte: Drehung nach links (gegen den Uhrzeigersinn)
˃	Drehen des Plotrahmens schrittweise mit 1 Grad nach rechts (im Uhrzeigersinn).
>>	Drehen des Plotrahmens schrittweise mit 10 Grad nach rechts (im Uhrzeigersinn).

Vorsicht

Folgende Objekttypen, Datenquellen bzw. Beschriftungseinstellungen werden beim Drehen nur bedingt/eingeschränkt bzw. nicht unterstützt:

•

Text

•

Symbol

•

Bogen

•	Abgerundetes Rechteck

•	TileServices (z.B. Microsoft Bing Maps , OSM AGIS )

•	Drehwinkel bei Automatischer Beschriftung

Hochformat

Querfomat

Festlegung der Ausrichtung des Plotrahmens.

Beispiel 1:

Hochformat

Kartenfenster_x64_Karte_plotten_Ausrichtung_Hochformat

Beispiel 2:

Querformat

Kartenfenster_x64_Karte_plotten_Ausrichtung_Querformat

Gesamte Selektion im Plotrahmen zentrieren

Mit der Option Gesamte Selektion im Plotrahmen zentrieren werden alle selektierten Objekte im Plotrahmen platziert.

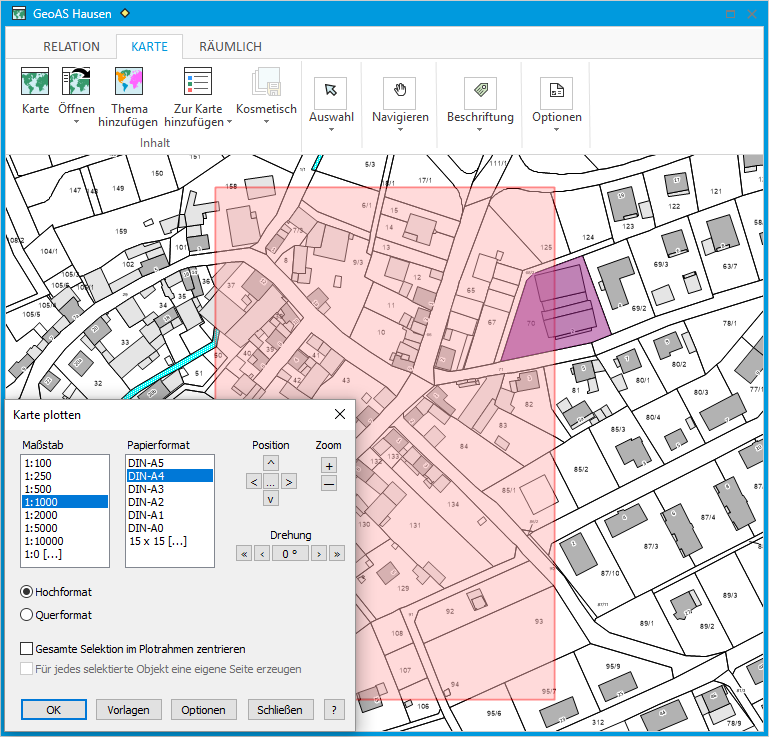

Beispiel 1a:

Selektion nicht zentriert (ein Objekt)

kartenfenster_x64_karte_plotten_selektion_nicht_zentriert_1.zoom30

(vergrößern)

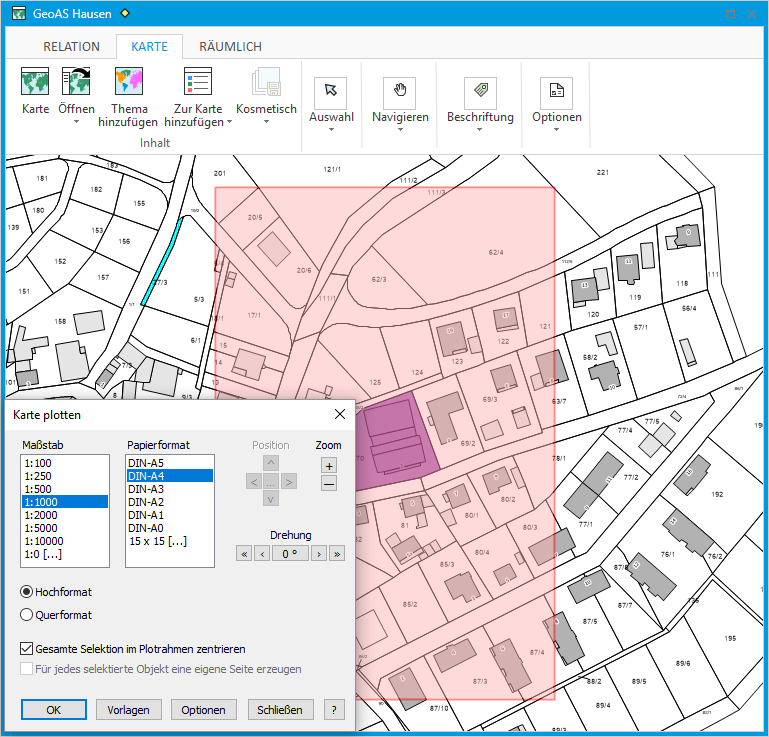

Beispiel 2a:

Selektion zentriert (ein Objekt)

kartenfenster_x64_karte_plotten_selektion_zentriert_1.zoom30

(vergrößern)

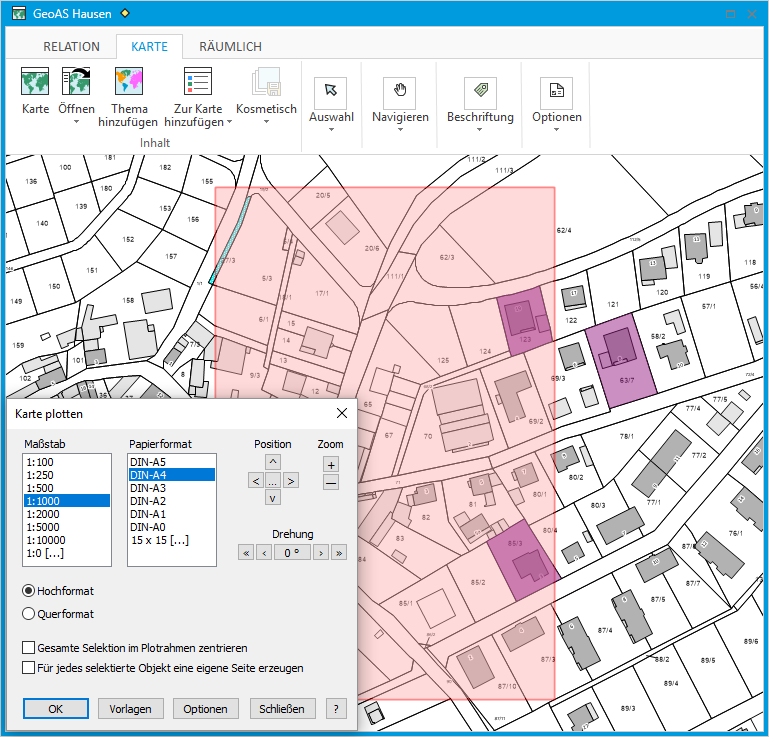

Beispiel 1b:

Selektion nicht zentriert (mehrere Objekte)

kartenfenster_x64_karte_plotten_selektion_nicht_zentriert_2.zoom30

(vergrößern)

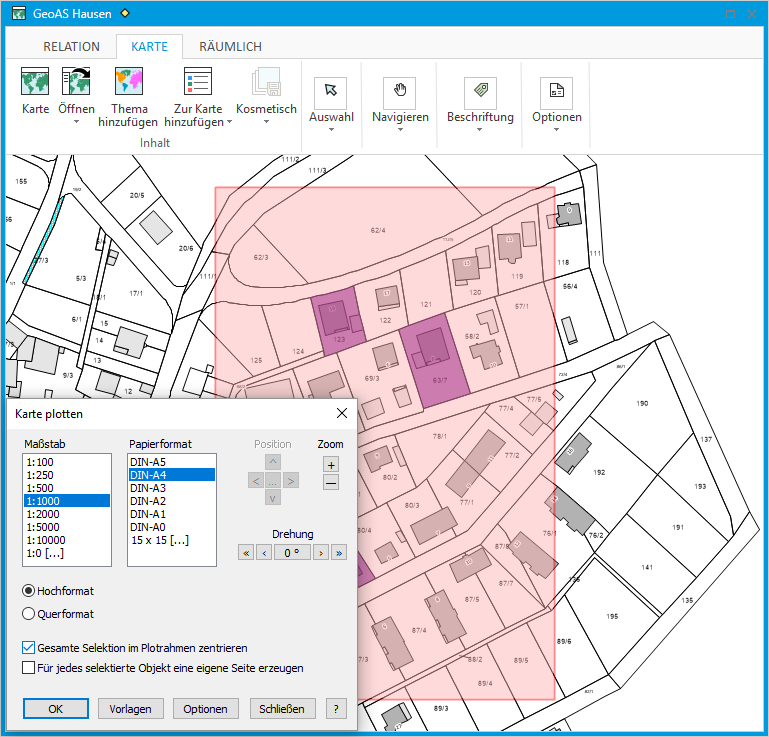

Beispiel 2b:

Selektion zentriert (mehrere Objekte)

kartenfenster_x64_karte_plotten_selektion_zentriert_2.zoom30

(vergrößern)

Hinweis

•	Sofern mehrere Objekte selektiert sind, muss gegebenenfalls der Maßstab angepasst werden (damit alle Objekte im Ausdruck auf einer Seite abgebildet werden) oder alternativ die Option Für jedes selektierte Objekt eine eigene Seite erzeugen verwendet werden.

Für jedes selektierte Objekt eine eigene Seite erzeugen

Mit der Option Für jedes selektierte Objekt eine eigene Seite erzeugen wird der Seriendruck initiiert und für jedes selektierte Objekt ein separater Ausdruck generiert.

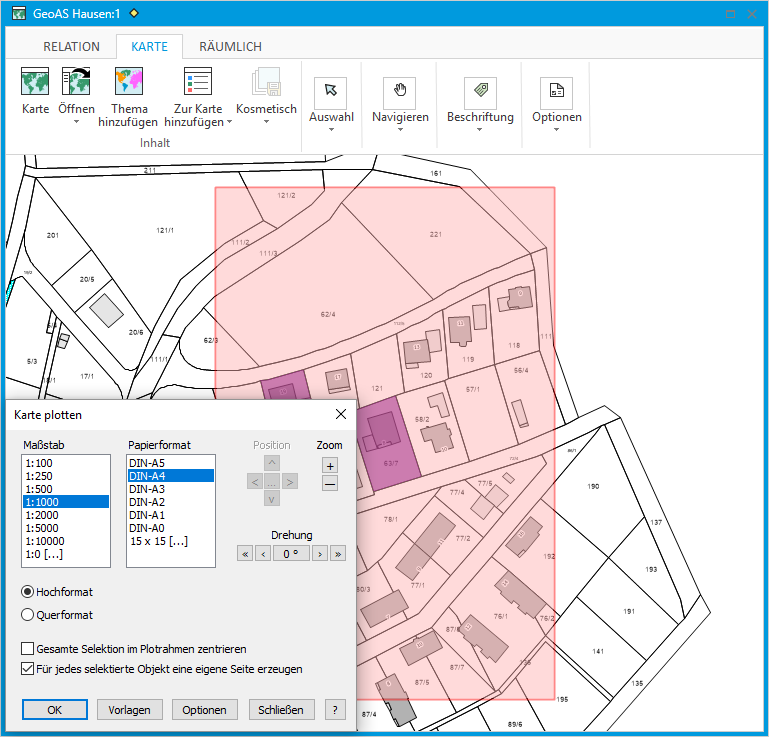

Darstellung im Kartenfenster:

- mehrere Objekte selektiert

kartenfenster_x64_karte_plotten_seriendruck_1.zoom30

(vergrößern)

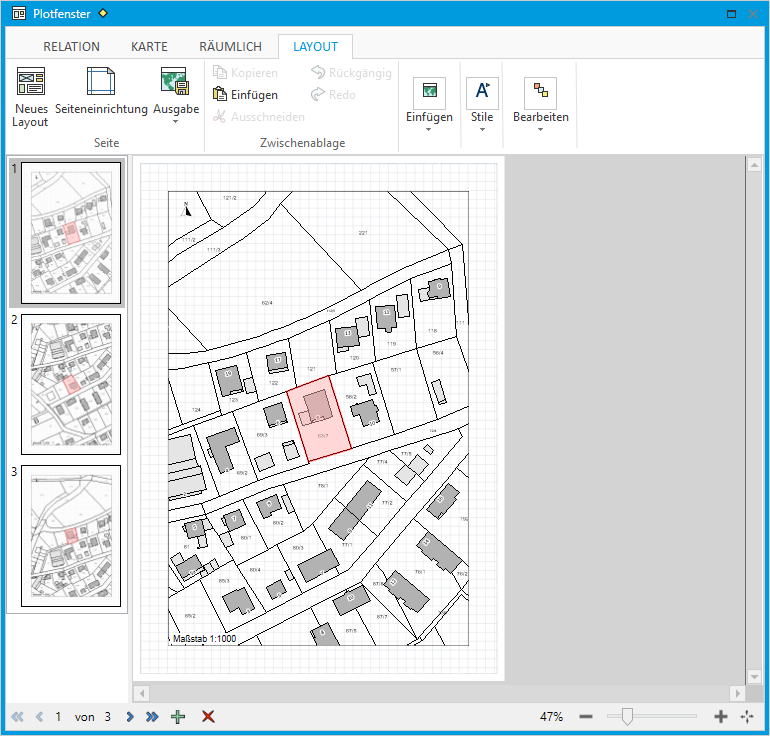

Darstellung im Plotfenster:

- für jedes Objekt eine eigene Seite

plotfenster_x64_karte_plotten_seriendruck_1.zoom30

(vergrößern)

Vorlagen

Speichert die im Dialog Karte plotten vorgenommenen Einstellungen als Vorlage.

Optionen

Optionen zur Karten-/Plotausgestaltung

(z.B.: Seitenränder, Beschriftungen, Gitterkreuze/-linien, Maßstab und Nordpfeil, Darstellung der Selektion)

Führt die Einstellungen im Dialog Karte plotten aus und erzeugt eine Vorschau in einem Layoutfenster (Plotfenster).

Über das standardmäßig aktivierte Ribbon LAYOUT können bei Bedarf Modifikationen vorgenommen werden.

Schließen

Schließt den Dialog Karte plotten und bricht die Druckvorbereitung ab.

? (Hilfe)

Ruft die Online-Hilfe auf.
