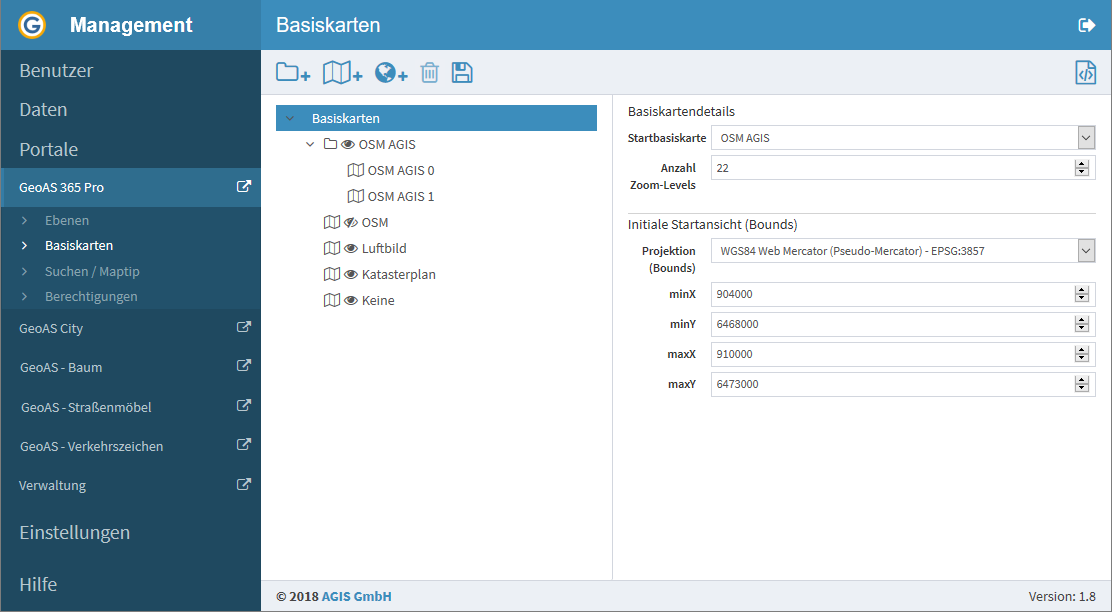

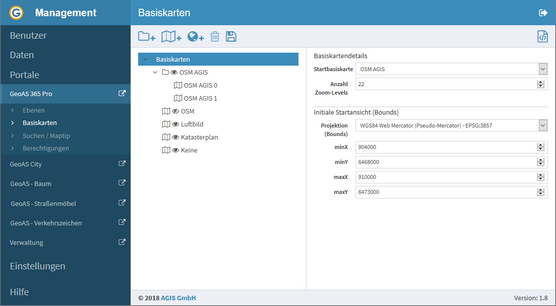

Basiskarten

Gruppe hinzufügen

Fügt eine neue Gruppe hinzu.

Gruppen bieten sich an, wenn verschiedene Karten bei unterschiedlichen Zoomstufen dargestellt werden sollen, sodass je nach aktueller Zoomstufe eine andere Basiskarte sichtbar ist.

Basiskarte hinzufügen

Fügt eine neue Basiskarte hinzu.

WMS-Layer hinzufügen

Fügt einen neuen WMS-Layer hinzu.

Element entfernen

Löscht das ausgewählte Element.

Speichern

Speichert die aktuellen Einstellungen.

Startbasiskarte

Definiert die Basiskarte, die beim Start angezeigt werden soll.

Anzahl Zoom-Levels

Definiert die Anzahl der Zoom-Levels.

Projektion (Bounds)

Definiert die Projektion, in der die Bounds (minX, minY, maxX, maxY) angezeigt und eingegeben werden können.

minX

Definiert den anzuzeigenden Kartenausschnitt beim Start des Portals über minX (linke, untere Ecke)

minY

Definiert den anzuzeigenden Kartenausschnitt beim Start des Portals über minY (linke, untere Ecke)

maxX

Definiert den anzuzeigenden Kartenausschnitt beim Start des Portals über maxX (rechte, obere Ecke)

maxY

Definiert den anzuzeigenden Kartenausschnitt beim Start des Portals über maxY (rechte, obere Ecke)

•Bei Wechsel und folgender Umrechnung von bzw. zur Projektion Gauß-Krüger (DHDN GK) können aus technischen Gründen Abweichungen entstehen. Diese müssten gegebenenfalls manuell korrigiert werden. Ab Version 1.10 kann dies durch Anpassung der BoundingBox per Funktion In Karte definieren durchgeführt werden.

Name

Definiert den Namen der Basiskarten-Gruppe (und erscheint als "Schaltfläche" in GeoAS Web).

Aktiv

Aktiviert/Deaktiviert die Funktion Basiskarten sichtbar (Bezugsgrundlage: Gruppe).

Optional kann diese Einstellung auch über die Symbole sichtbar bzw. nicht sichtbar geschaltet werden.

Transparenz

Name

Definiert den Namen der Basiskarte (und erscheint als "Schaltfläche" in GeoAS Web).

Typ

Zeigt die Typ des Dienstes an.

z.B.: Tile Service, Web Map Service, ...

Aktiv

Aktiviert/Deaktiviert die Funktion Basiskarte sichtbar (Bezugsgrundlage: Ebene).

Optional kann diese Einstellung auch über die Symbole sichtbar bzw. nicht sichtbar geschaltet werden.

Anzahl Zoomstufen

Nur bei bestimmten Typen von Basiskarten verfügbar. Definiert bspw. wie weit in eine OSM-Basiskarte hineingezoomt werden kann.

Transparenz

URL

Die URL zum jeweiligen Dienst.

Ebenen

Definiert die darzustellende Ebene bei WMS mit mehreren verfügbaren Ebenen.

Projektion

Definiert die zu nutzende Projektion.

MatrixSet

Nur bei WMTS verfügbar. Definiert das zu nutzende TileMatrixSet.

minX

Definiert den maximal anzuzeigenden Kartenausschnitt der Basiskarte über minX (linke, untere Ecke)

minY

Definiert den maximal anzuzeigenden Kartenausschnitt der Basiskarte über minY (linke, untere Ecke)

maxX

Definiert den maximal anzuzeigenden Kartenausschnitt der Basiskarte über maxX (rechte, obere Ecke)

maxY

Definiert den maximal anzuzeigenden Kartenausschnitt der Basiskarte über maxY (rechte, obere Ecke)

In Karte definieren

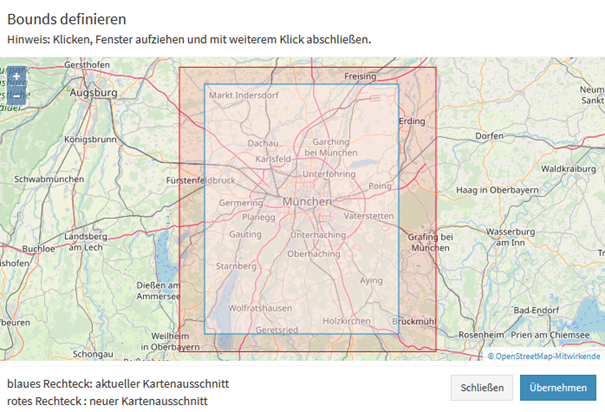

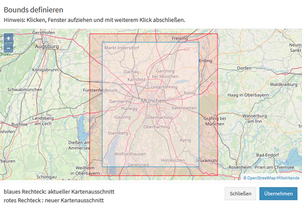

Innerhalb dieses Bereichs können Sie nun über das Web-Management interaktiv den Knopf „In Karte definieren wählen“ und innerhalb des daraufhin erscheinenden Dialogs auf der Kartengrundlage OpenStreetMap (OSM) per Klick in die Karte ein maximal umgebendes Rechteck (BoundingBox) für Ihre Basiskarte(n) definieren.

Hierbei sehen Sie grafisch in blauer Farbe die aktuelle Bounds-Definition und können per Klick ein neues rotes Rechteck definieren. Über „Übernehmen“-Knopf wird die Änderung gespeichert.
