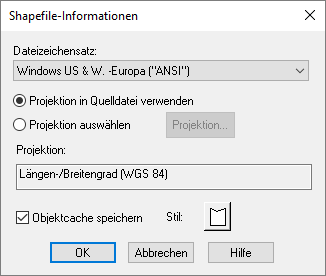

Shape - Datenstruktur definieren

•Datenzeichensatz
(gegebenenfalls steht *.cpg-Datei zur Verfügung)

•Projektion
(gegebenenfalls steht *.prj-Datei zur Verfügung)

•Objektcache

•Stil

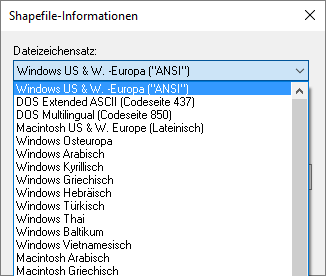

Option für Datenzeichensatz

In Abhängigkeit des verwendeten Datenzeichensatzes in der *.dbf-Datei (dBase) kann der zutreffende Zeichensatz aus der Liste ausgewählt werden.

Hinweis:

Der in der dBase-Tabelle verwendete Zeichensatz kann in der Datei *.cpg hinterlegt werden.

Diese Codepage-Datei kann mit einem Texteditor geöffnet werden. Den verwendeten Zeichensatz (z.B. "Windows ANSI" oder "UTF-8") wählen Sie dann in dem Dialog aus.

Prüfen Sie daher bitte, ob diese Datei Bestandteil des Shape-Datensatzes ist.

Option für Projektion

Die in der Shape-Datei verwendete Projektion kann in der Datei *.prj hinterlegt werden.

•Projektion in Quelldatei verwenden

Wählen Sie diese Option, wenn die Projektion anhand der Shape-Projektionsdatei (*.prj) verwendet werden soll. (Empfohlen)
(Wenn dieses Kontrollkästchen deaktiviert ist, liegt entweder keine Shape-Projektionsdatei vor oder die MapInfo-eigene Projektionsdatei MAPINFOW.PRJ hat keine passende Projektion zu der im Shapefile Reader angegebenen Projektion.)

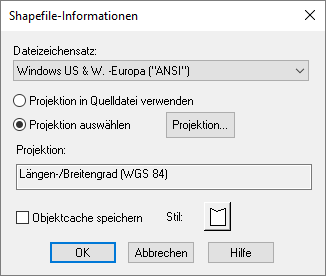

•Projektion auswählen

Wählen Sie diese Option und klicken Sie auf die Schaltfläche Projektion, um manuell eine Projektion für die Shape-Datei auszuwählen.

Anmerkung: Wenn Sie eine andere als die ursprüngliche Projektion der Shapefile auswählen, enthält die neue Projektion der Shape-Datei nicht die von Ihnen ausgewählte Projektion.

Das Feld Projektion enthält folgende Informationen:

Falls die ursprüngliche Projektion der Shape-Datei erkannt wurde, und sie einem Eintrag in der Datei MAPINFOW.PRJ entspricht, wird der Projektionsname im Feld Projektion angezeigt.

Falls die ursprüngliche Projektion der Shape-Datei erkannt wurde und sie nicht in der Datei MAPINFOW.PRJ enthalten ist, werden in diesem Feld die Meldung "Nicht in Projektionsdatei gefunden" sowie der Name der ursprünglichen Projektion angezeigt.

Falls die ursprüngliche Projektion nicht erkannt wurde, wird der Name der aktuell ausgewählten Standardprojektion für die Relation in diesem Feld angezeigt.

Option für Objektcache

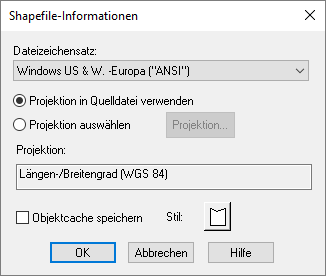

Variante 1a: Objektcache speichern deaktiviert

Wenn die Option Objektcache speichern deaktiviert ist, löscht MapInfo Pro die *.map und *.id-Datei nach dem Schließen der Relation automatisch und generiert sie bei jedem nachträglichen Öffnen wieder neu.

Hinweis: Wählen Sie diese Variante, wenn sich der Inhalt der Shape-Datei regelmäßig ändert (der verwendete Dateizeichensatz, die Tabellenstruktur und die Projektion aber unverändert bleiben). Beim erneuten Öffnen der Shape-Datei (anhand der erstellten *.tab-Datei), wird der Inhalt der *.shp neu ausgelesen.

Die Variante ist nur bedingt dazu geeignet, wenn mehrere Anwender zeitgleich auf die Shape-Datei zugreifen. Berücksichtigen Sie daher bitte die weiter unten stehenden Hinweise (Technischer Hintergrund der Objektcache-Option).

Variante 1b: Objektcache speichern aktiviert

Wenn die Option Objektcache speichern aktiviert ist, bleiben die von MapInfo Pro erzeugte *.map und *.id-Datei auch nach dem Schließen der Relation erhalten.

Hinweis: Wählen Sie diese Variante, wenn sich der Inhalt der Shape-Datei nicht ändert. Beim erneuten Öffnen der Shape-Datei (anhand der erstellten *.tab-Datei), wird der Inhalt der *.shp nicht neu ausgelesen.

Die Variante ist geeignet, wenn mehrere Anwender zeitgleich auf die Shape-Datei zugreifen.

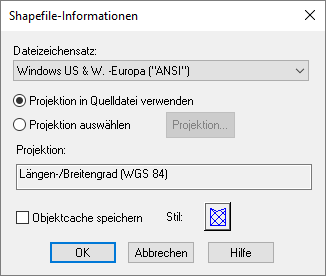

Option für Stil

Geben Sie einen Standardstil an, der für alle Objekte dieser Shape-Datei anzuwenden ist.

Hinweis:

Die Einstellungsmöglichkeit für den Stil entsprechen der Funktion Stil überschreiben.
(Die grafischen Objekte werden folglich nicht physisch eingefärbt. Zudem können alle Objekte des Layers nur mit einer einheitlichen Ausgestaltung versehen werden.)

Vorsicht

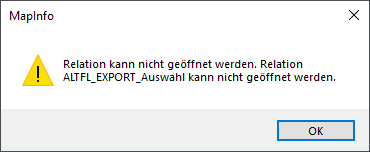

•Sofern in der von der Shape-Datei verwendeten *.dbf eine (oder mehrere Spalten) mit dem Datentyp Zeichen/Character mit der Länge 255 definiert ist, kommt es beim Einlesen der Shape-Datei zu einer Fehlermeldung, (da MapInfo Pro den Datentyp Zeichen/Character nur bis zu einer Länge bis max. 254 unterstützt/verarbeitet). •1. Workaround: Die Tabellenstruktur der ursprünglichen Shape-Datei muss modifiziert werden. Die entsprechenden Spalten müssen beim Datentyp Zeichen/Character auf eine Zeichenlänge bis max. 254 Zeichen angepasst werden. •2. Workaround: Die Shape-Datei kann alternativ mit dem Universal Translator eingelesen werden. Im Rahmen des Imports passt der Universal Translator die entsprechenden Spalten beim Datentyp Zeichen/Character automatisch auf eine Zeichenlänge bis max. 254 Zeichen an. Diese Information wird in der Protokolldatei angezeigt.

Technischer Hintergrund der Objektcache-Option:

Sobald der Dialog mit OK bestätigt wird, erzeugt GeoAS/MapInfo die systemeigenen Dateien *.tab, *.map und *.id.

Die *.tab-Datei bleibt nach dem Schließen der Relation stets bestehen.

Die *.map und *.id-Datei werden nach dem Schließen der Relation in Abhängigkeit der unter der Option Objektcache speichern gewählten Einstellung entweder automatisch gelöscht oder bleiben erhalten.

Hinweis

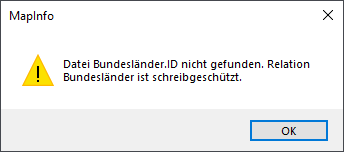

•Sofern mehrere Anwender zeitgleich auf die Shape-Datei zugreifen und beim initialen Öffnen die Option Objektcache speichern deaktiviert war, wird es auf Rechner X zu einer Fehlermeldung kommen, sobald Rechner Y die Shape-Relation schließt bzw. MapInfo Pro beendet.     Durch das Schließen/Beenden werden die *.map und *.id gelöscht, was widerum die Fehlermeldung verursacht. Dieses Problem kann nur vermieden werden, indem beim initialen Öffnen die Option Objektcache speichern aktiviert wird. Dadurch bleiben die Dateien *.map und *.id nach dem Schließen/Beenden bestehen.

Nachfolgend finden Sie noch eine ergänzende Illustration.
