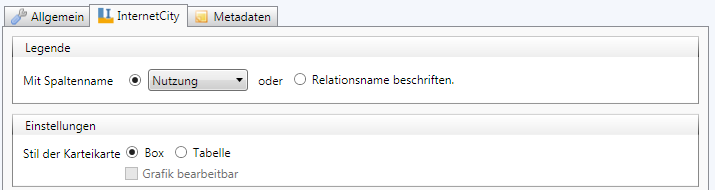

GeoAS InternetCity unterstützt thematische Karten. In diesem Dialog können die entsprechenden Einstellungen zur Darstellung der passenden Legenden vorgenommen werden.
Legende
Die Ebene kann mit einer Legende versehen werden. Je nach Art der Daten kann die Legende mit Attributen einer Datenbankspalte gefüllt werden oder der Layername als generelle Legendenbeschriftung benutzt werden.
Es gibt zwei Vorgehensweisen/Varianten zur Ableitung von Legenden:

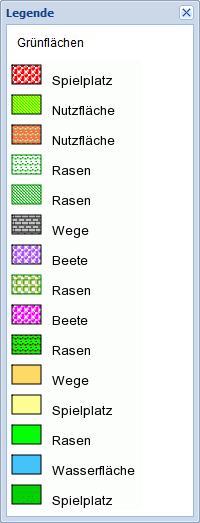

Mit Spaltenname/Spaltenattribute |
Die Legende leitet sich aus den unterschiedlichen "physikalischen" Ausprägungen der Objekte eines Layers ab (z.B. Farbe, Füllmuster, Linientyp, Symboltyp) und wird mit den korrespondierenden Attribut-Werten der angegebenen Spalte beschriftet.
|
Relationsname beschriften |
Die Legende leitet sich aus den unterschiedlichen Attributen der Objekte eines Layers ab, die in der Relation gespeichert sind (Erstellung einer thematischen Karte). |
|
|
Einstellungen
Stil der Karteikarte:
Die Tabelleninformationen können als Karteikarte entweder in einer Box in Blockform (alle Spalten eines Datensatzes untereinander) oder in tabellarischer Form (alle Spalten eines Datensatzes nebeneinander) dargestellt werden.

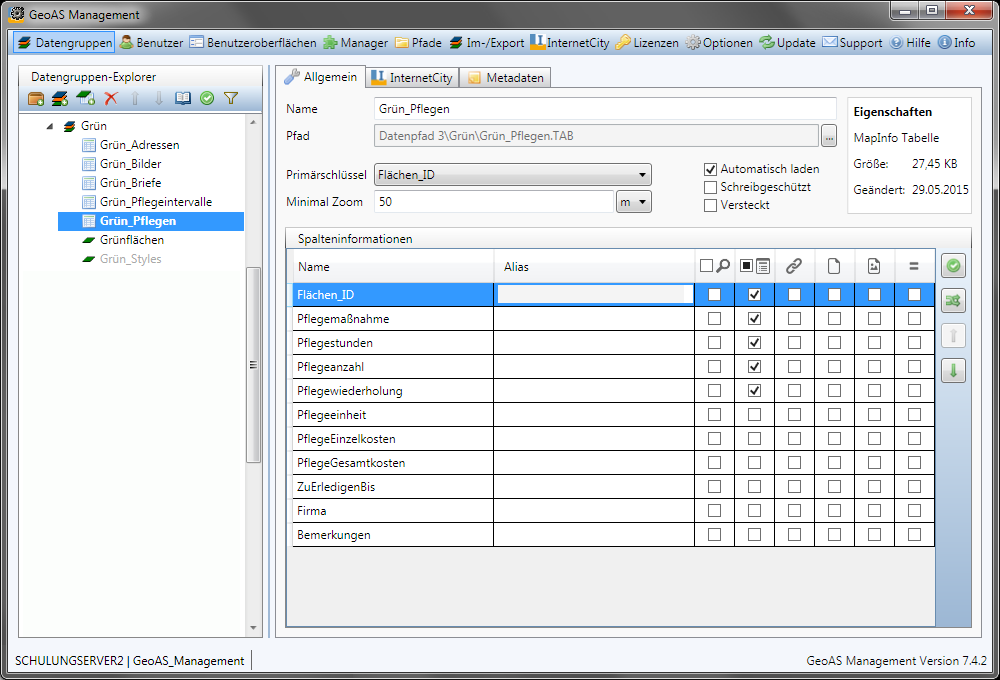

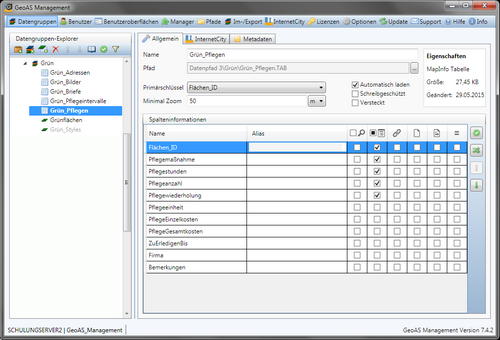

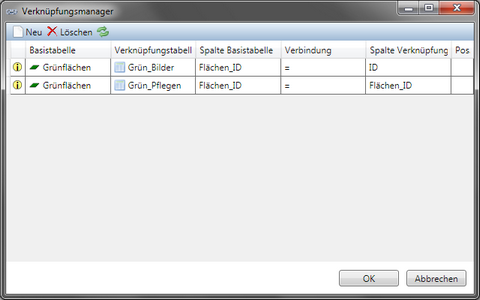

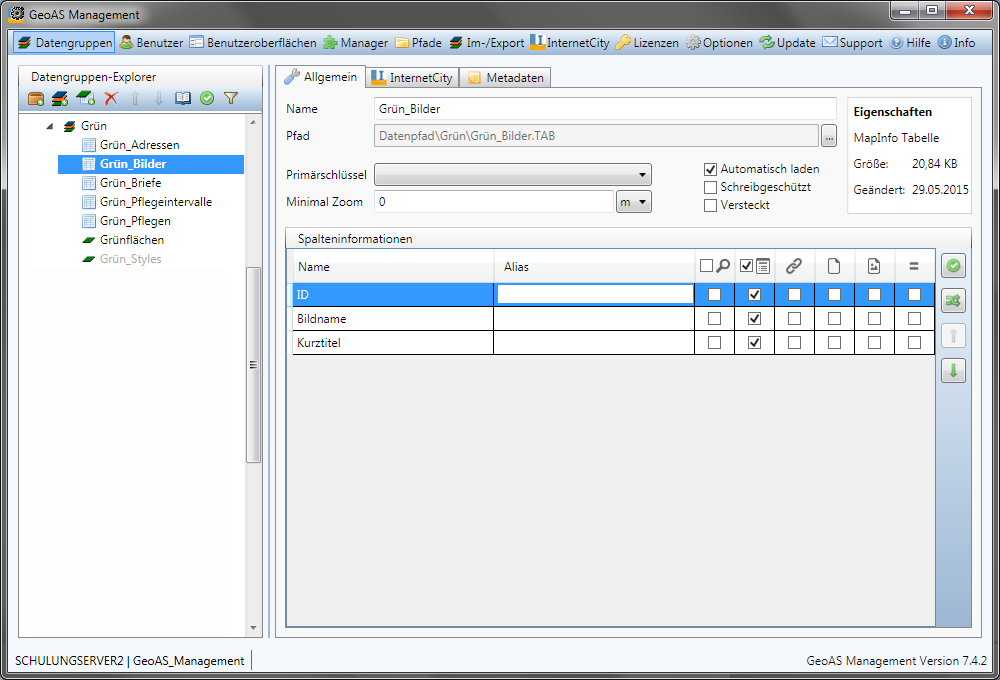

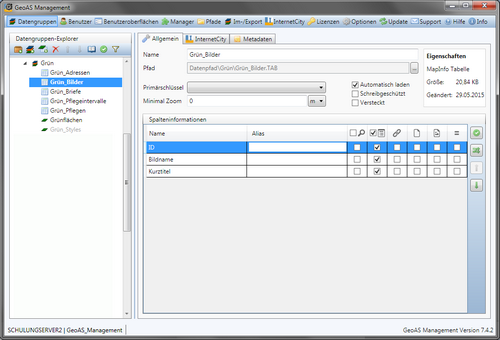

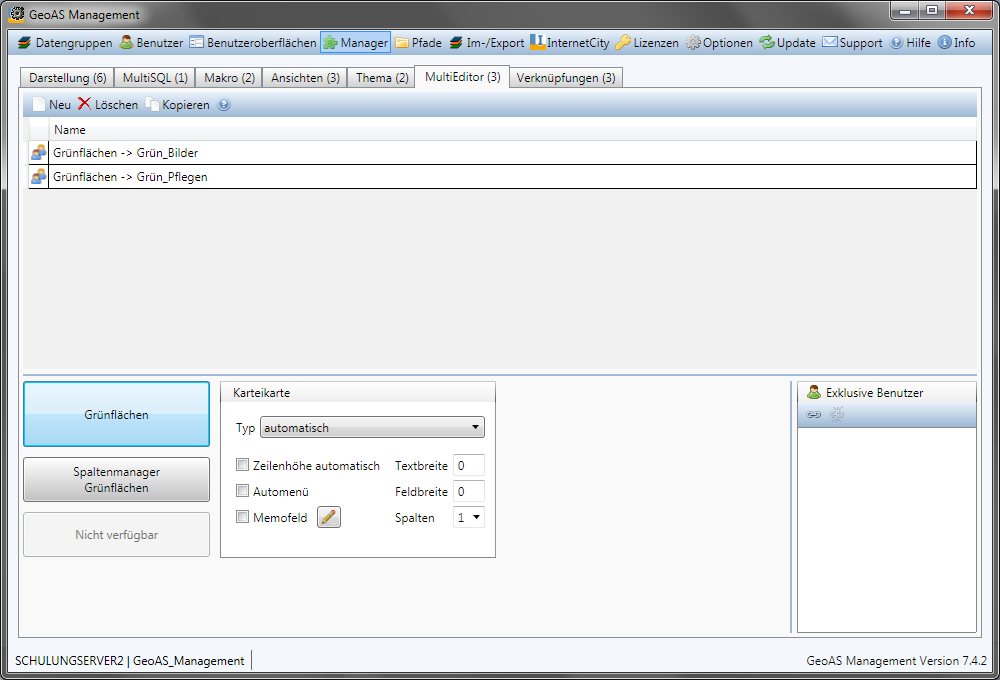

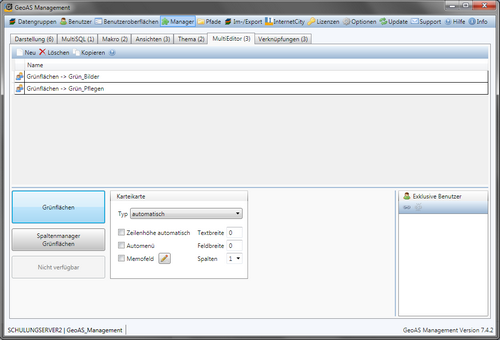

Diese Einstellungsmöglichkeit bezieht sich ausschließlich auf Untertabellen (z.B.: Grün: Grün_Pflegen, Grün_Briefe, Grün_Bilder), die zuvor im MultiEditor-Manager mit der entsprechenden Haupttabelle (z.B.: Grün: Grünflächen) miteinander verknüpft wurden. Ergänzend dazu muss im GeoAS Management im Datengruppen-Explorer auf Tabellenebene die Karteikartenfunktionalität bei den Spalteninformationen aktiviert werden.
Beispiele:
Exkurs: erforderliche Voreinstellungen
|
||||||||||||||
Box |

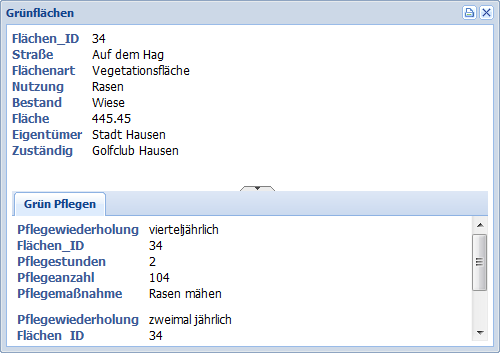

Konfiguration mit einer Untertabelle

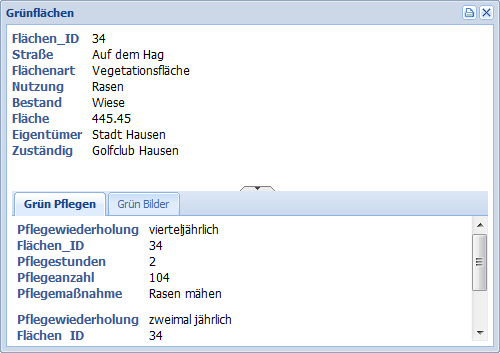

Konfiguration mit zwei Untertabellen |
|||||||||||||
Tabelle |

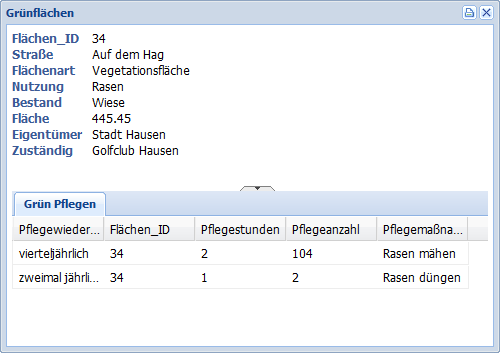

Konfiguration mit einer Untertabelle

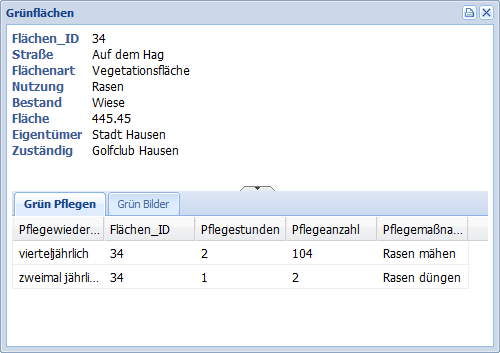

Konfiguration mit zwei Untertabellen |
|||||||||||||
|
|
